Основные функции самого маленького клапана давления Атласа Копко
Установление минимального давления системы: после запуска компрессора минимальный клапан давления остается закрытым до тех пор, пока давление системы не достигнет заданного значения (обычно 0,4-0,6 МПа, изменяющееся по модели), прежде чем оно автоматически открывается, чтобы обеспечить достаточное давление циркуляции внутреннего смазочного масла компрессора, полностью поднимая подшипники, роторы и другие основные компоненты, и у избежания.
Предотвращение обратного потока сжатого воздуха: когда компрессор останавливается, минимальный клапан давления быстро закрывается, предотвращая сжатый воздух от резервуара для хранения или нисходящей системы, поддерживая обратно в систему, защищая основной блок от обратного потока воздушного потока, одновременно поддерживая остаточное давление в системе, способствуя следующему запуска.
Стабилизация эффективности сепаратора масляного газа: поддержание стабильности давления в сепараторе масляного газа, обеспечивая эффект разделения масляного газа (низкое давление приведет к снижению эффективности разделения и увеличению потери масла), снижению содержания масла в сжатом воздухе и обеспечению качества сжатого воздуха.
Структура и принцип работы

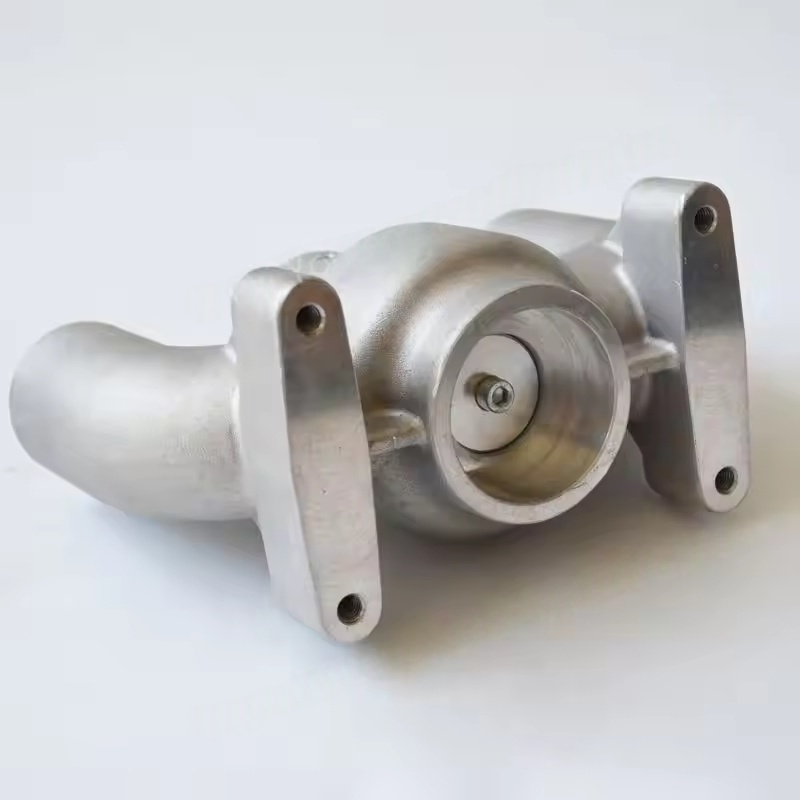

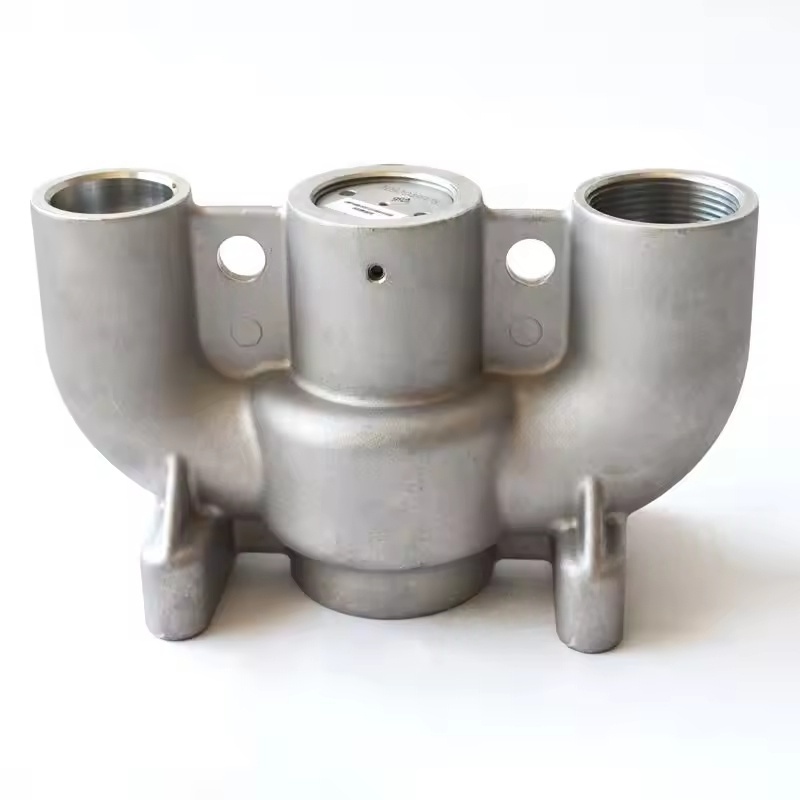

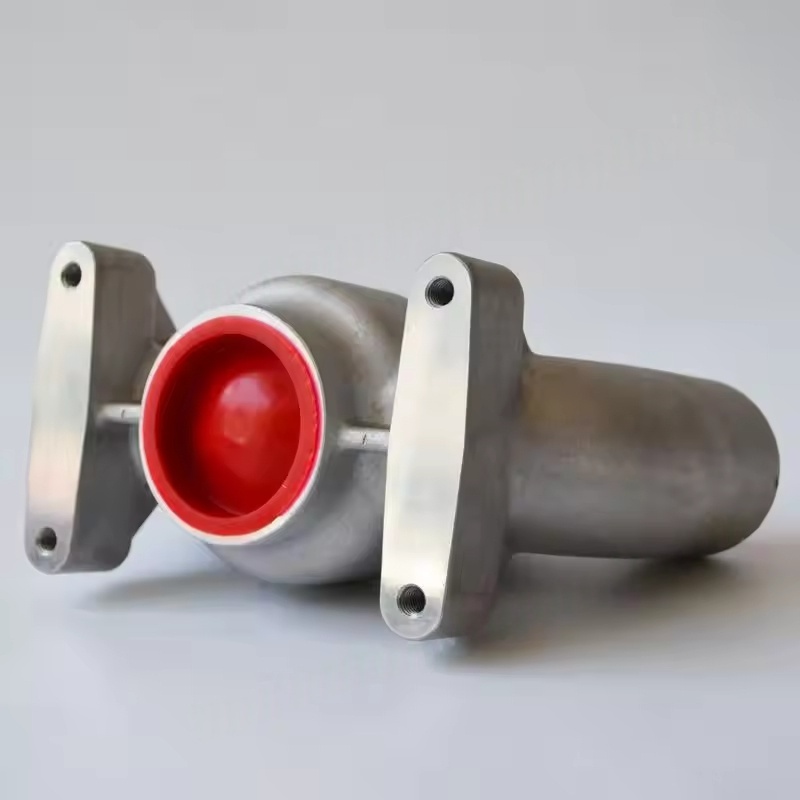

Структурная композиция: в основном он состоит из корпуса клапана, ядра клапана (тип поршня или типа диафрагмы), пружины, герметичного кольца и т. Д. Ядра клапана контролируется давлением системы и силой пружины.
Рабочий процесс: В начале запуска давление системы ниже, чем установленное значение. Сила пружины толкает ядро клапана закрыто; Когда давление поднимается до установленного значения, давление газа преодолевает силу пружины, откроется ядро клапана, а сжатый воздух входит в систему вниз по течению; После выключения давление системы падает, сила пружины толкает ядро клапана для сброса и закрытия, достигая функции обратного потока.
Характеристики производительности
Точный контроль: настройка давления наименьшего клапана давления исходного завода была строго откалибрована для обеспечения точного открытия и закрытия давления, подходящих для рабочих требований различных моделей компрессоров (таких как GA, G -ряд и т. Д.).
Прочный и надежный: корпус клапана изготовлен из высокопрочного чугунного или алюминиевого сплава, а во внутренних компонентах уплотнения используются устойчивые к масляным и температурным материалам (такие как нитриловый резин), способные выдерживать высокую температуру (обычно ≤ 100 ° C) и колебания давления компрессора в течение длительной работы с долгосрочной службой.
Низкий конструкция сопротивления потока: ядро клапана и путь потока были оптимизированы, с низким сопротивлением после отверстия, снижением потери давления и обеспечением эффективности выхлопных газов компрессора.
