I. Основные компоненты корпуса клапана клапана Atlas Copco Check
Обычно он изготовлен из чугуна, литой стали или нержавеющей стали, служащей в качестве основного корпуса прохождения жидкости, соединяющего выхлоп компрессора с нисходящим трубопроводом (например, резервуаром для хранения), и необходимо выдерживать высокое давление воздуха (обычно 0,7-1,3 МПа).

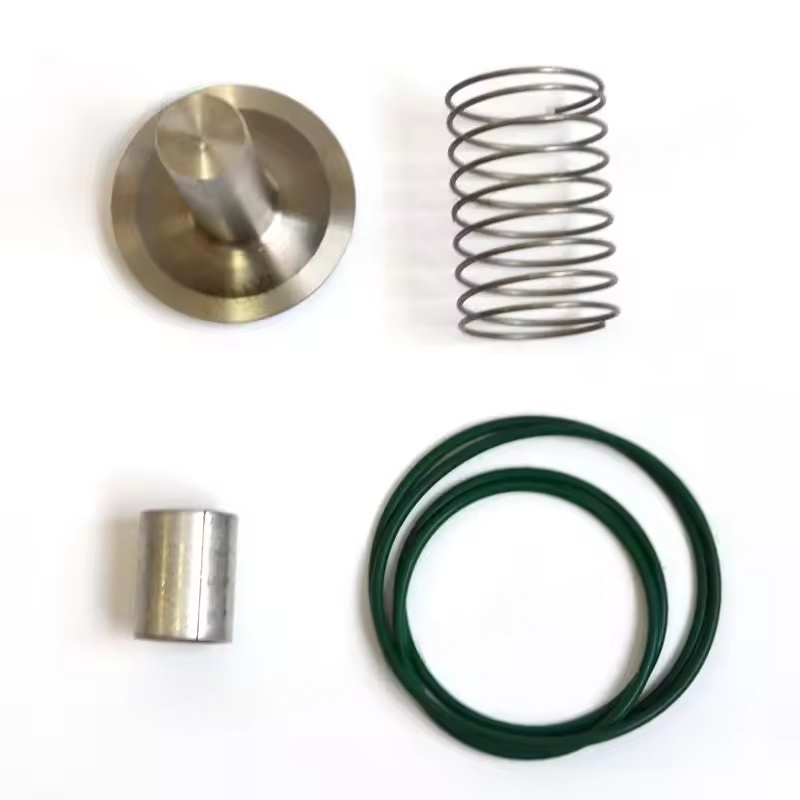

Ядро клапана (диск клапана)
Общие формы включают тип диска, тип поршня или сферический тип. Материалом в основном представляют собой износостойкие металлы (такие как латунь, нержавеющая сталь) или инженерные пластмассы. Он находится в тесном контакте с сиденьем клапана для достижения герметизации и предотвращения обратного потока газа.
Сиденье клапана
Он расположен внутри корпуса клапана и контактирует с ядром клапана, чтобы образовать герметизирующую поверхность. Обычно используются материалы с более высокой твердостью (такие как бронза, нержавеющая сталь). Некоторые конструкции могут включать резиновые кольца для повышения производительности герметизации. Весна
Обеспечить силу предварительной нагрузки, чтобы держать ядро клапана закрытым. Когда давление выхлопного газа компрессора больше, чем сумма силового пружины и нисходящего обратного давления, ядро клапана открывается, а сжатый воздух проходит через; Когда компрессор останавливается, пружина толкает ядро клапана обратно в исходное положение, отрезая путь обратного потока.
Вспомогательные компоненты
Включите направляющие рукава (чтобы обеспечить плавное движение ядра клапана), герметизирующие кольца (чтобы предотвратить утечку при соединении между корпусом клапана и трубопроводом), болт и гайки (для фиксации компонентов) и т. Д.
II Принцип работы набора для проверки клапана Atlas Copco
Когда работает компрессор: воздух высокого давления, разряженный компрессором, преодолевает силу пружины и давление вниз по течению, отталкивая ядро клапана от сиденья клапана, и поток воздуха проходит через контрольный клапан и входит в воздушный резервуар или последующую систему.
Когда компрессор останавливается или разгружается: давление выхлопных газов падает, а сила пружины толкнет ядро клапана закрыто, блокируя обратный поток сжатого воздуха в воздухозащите в компрессор, избегая обратного вращения ротора, смазывания нефти в путь воздуха и другие проблемы.
Iii. Ключевые технические требования Atlas Copco Check Kit Kit
Запечатывание: подгонка между сердечником клапана и сиденьем клапана должна быть точной, чтобы утечь утечки в обратном направлении. В противном случае это приведет к снижению давления системы и увеличению потребления энергии.
Скорость отклика: он должен быстро открываться/закрыть, чтобы уменьшить потерю давления, особенно когда компрессор часто начинается и останавливается, он должен работать надежно.
Прочность против износа: ядро клапана, сиденье клапана и другие компоненты должны противостоять долгосрочной эрозии сжатого воздуха, который может содержать следовые количества нефтяного тумана и примесей.
Сопротивление давления: корпус клапана должен выдержать 1,5-2 раза больше максимального давления выхлопного газа компрессора, чтобы предотвратить растрескивание.
