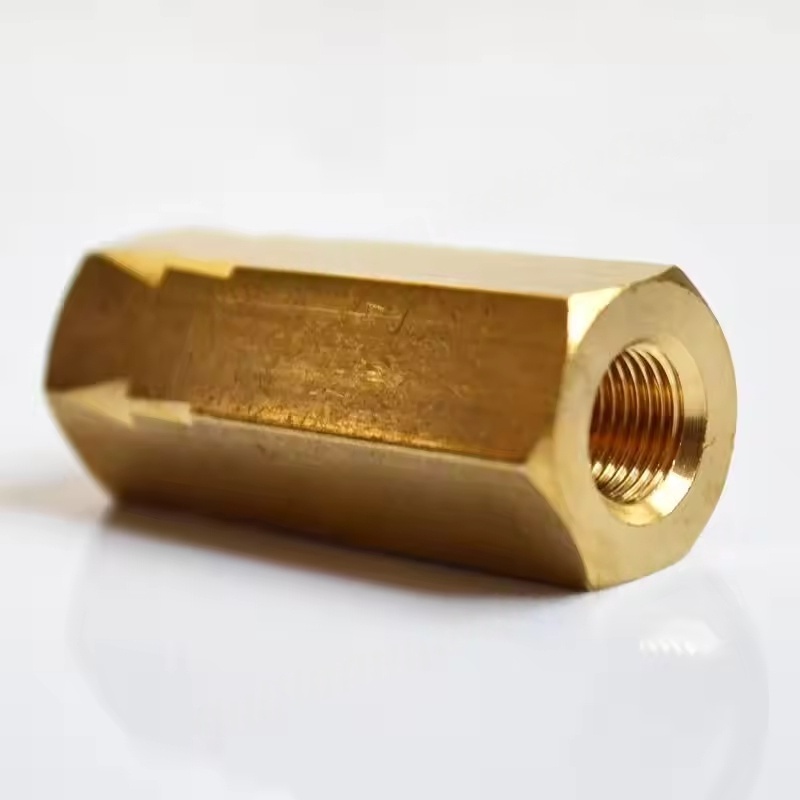

1. Корпус клапана не возвращающегося клапана в сборе воздушного компрессора
Функция: как внешняя оболочка всей сборки, она размещает внутренние компоненты ядра и соединяет трубопроводы.
Материал: выбран на основе рабочего давления и характеристик средних, общие материалы включают чугун (подходит для условий низкого давления), литой стали (среднего давления) и нержавеющей стали (для коррозийных сред, таких как пищевая и фармацевтическая промышленность).
Структура: обычно в прямом или прямоугольном типе, она имеет жидкие каналы внутри, чтобы обеспечить гладкий проход воздушного потока.
2. Сердца клапана (диск клапана) не возвращаемого клапана сборки воздушного компрессора
Функция: управляет направлением воздушного потока, позволяя только одностороннему потоку (от выхода воздушного компрессора до резервуара для хранения или вниз по течению трубопроводов) и предотвращение обратного потока.
Общие типы:
Ядро клапана подъема: движется вверх и вниз по оси корпуса клапана, обладает хорошими характеристиками герметизации, подходящей для трубопроводов с небольшим диаметром.
Сердень клапана типа свинга: открывается, вращаясь вокруг оси шарнира, имеет низкое сопротивление, подходящее для сценариев с высоким потоком, большим диаметром.
Ядро клапана шарика: уплотнения через самообеспечение или пружинную силу мяча, имеет простую структуру и быстрый отклик.
Материал: в основном изготовлен из износостойких металлов (таких как латунь, пластичный железо), некоторые высокие сценарии используют инженерные пластмассы (такие как политетрафторэтилен) для повышения производительности герметизации.

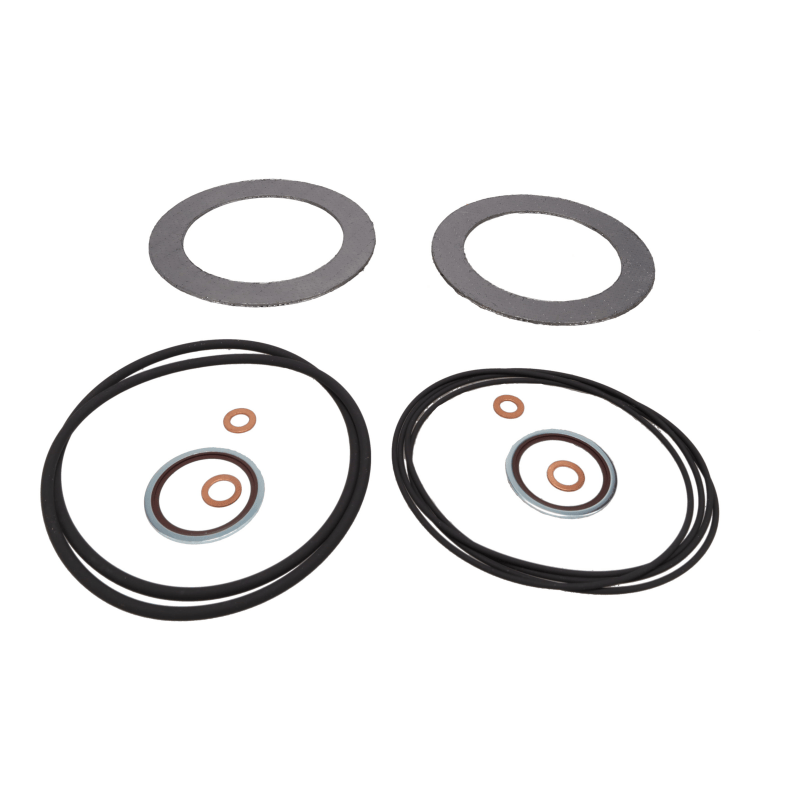

3. Запечатывание компонентов невозвратного клапана в сборе воздушного компрессора
Функция: обеспечивает воздухонепроницаемость, когда ядро клапана контактирует с сиденьем клапана, предотвращая утечку.
Общие материалы:
Нитрил -бутадиен -резина (NBR): хорошая масляная устойчивость, подходящая для обычных систем воздушного компрессора.
Fluororubber (FKM): устойчив к высоким температурам и химической коррозии, подходит для высокотемпературных или специальных средних сред.
Металлическая герметичная поверхность: достигает герметизации через контактные поверхности с точностью обработки металла, подходящие для высокотемпературных условий высокого давления.
4. пружины невозвратного клапана в сборе воздушного компрессора
Функция: обеспечить силу отскока, чтобы ядро клапана плотно прилипала к сиденью клапана, когда нет прямого потока воздуха, достигая герметизации.
Характеристики: Весенняя эластичность должна соответствовать рабочее давление системы. Слишком большая эластичность повысит сопротивление воздушного потока, слишком мало может привести к плохой герметизации.
Материал: обычно изготовлен из нержавеющей стали для предотвращения ржавчины и отказа во влажной или жирной среде.
5. Стоимость клапана не возврата клапана в сборе воздушного компрессора
Функция: образует пару герметизации с сердечником клапана, являясь ключевой контактной поверхностью для предотвращения обратного воздушного потока.
Особенности: поверхность должна быть точно обработана (например, полировка), чтобы обеспечить соответствие с сердечником клапана, некоторые сиденья клапана могут быть заменены для удобного обслуживания.

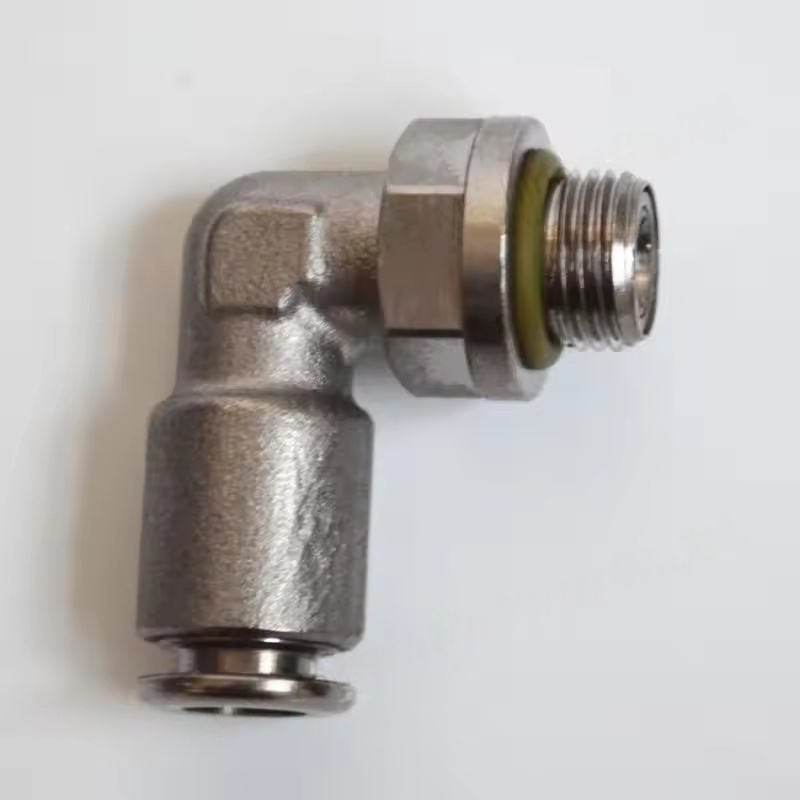

6. Соединительные интерфейсы невозвратного клапана в сборе воздушного компрессора
Функция: подключает выпускной порт воздушного компрессора с нижестоящими трубопроводами (например, резервуары для хранения, сушилки и т. Д.).
Общие формы:
Резьбовые интерфейсы (внутренняя резьба / внешняя потока): например, g резьба, поток NPT, подходит для небольших диаметров (≤DN50).
Фланцевые интерфейсы: подходит для трубопроводов с большим диаметром, обеспечивая твердое соединение и сильное герметизацию.
Сварные интерфейсы: подходящие для сценариев высокого давления, высокой вибрации, требующих профессиональной сварки.
Основные функции невозвратного клапана сборки воздушного компрессора
Предотвращение обратного потока: предотвращает сжатый воздух в резервуаре для хранения, когда он останавливается на основном блоке воздушного компрессора, когда он останавливается, избегая обратного вращения основного блока или смазочного масла, проталкиваемого в цилиндр.
Защитите систему: предотвращает конденсатную воду или примеси от нисходящего оборудования (например, сушилки, фильтры) от возврата в воздушный компрессор, снижая риск отказа.
Поддерживайте давление в системе: обеспечивает стабильность давления в резервуаре для хранения после выключения, избегая частого запуска воздушного компрессора.
