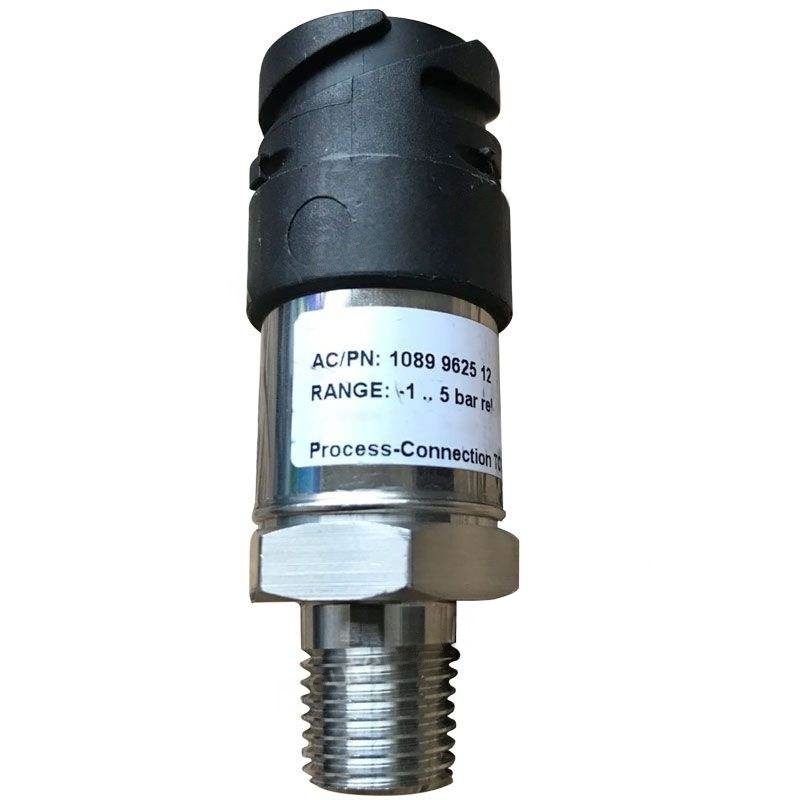

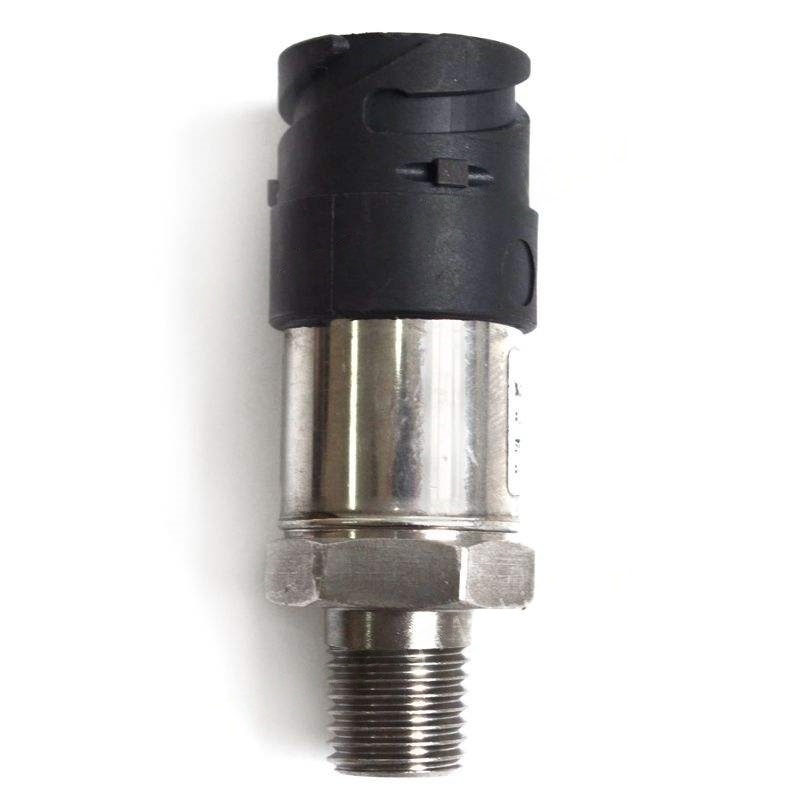

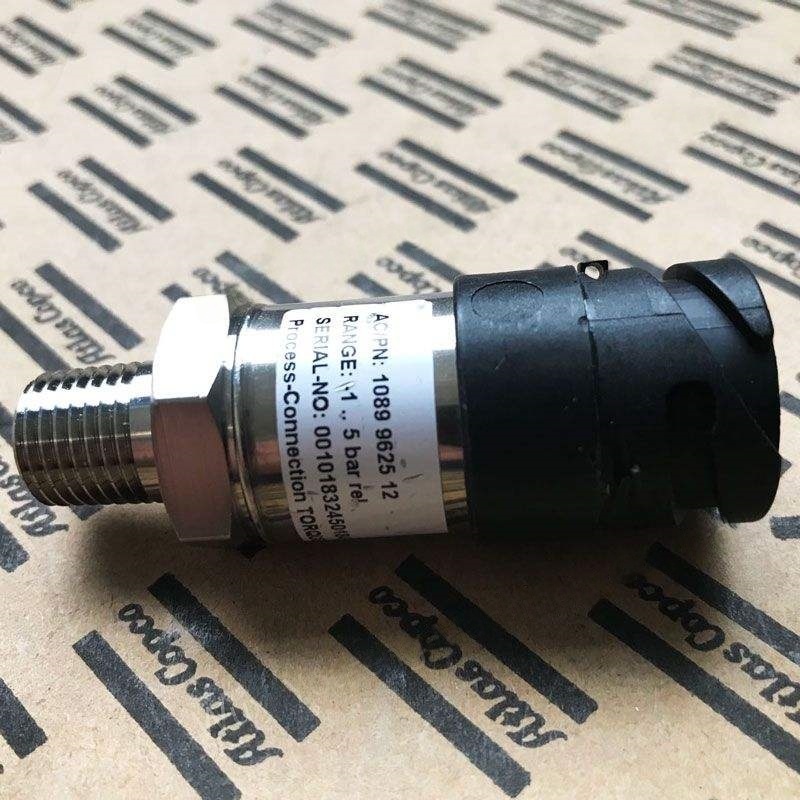

1089962512 Атлас Копко.

I. Принцип работы

Работа датчика давления основана на преобразовании физических эффектов. Есть три общих типа:

Пьезорезистивный эффект: значение сопротивления полупроводниковых материалов (таких как кремниевые) изменяется при подверженности давлению. Изменение сопротивления преобразуется в сигнал напряжения через мост Уитстоун.

Пьезоэлектрический эффект: определенные кристаллы (такие как кварц) генерируют заряды, когда подвергаются силу. Количество заряда измеряется, чтобы косвенно получить значение давления.

Емкостный эффект: изменения давления приводят к изменению расстояния между конденсационными пластинами, что вызывает изменение значения емкости, которое затем преобразуется в электрический сигнал.

Iii. Основные сценарии приложения

Управление давлением: поддерживать давление резервуара для хранения в пределах диапазона заданного диапазона (например, 0,6 - 0,8 МПа), автоматически выгружается, когда давление достигает верхнего предела, и перезагрузить, когда оно падает ниже нижнего предела.

Безопасность: следите за давлением выхлопных газов. Когда давление превышает предел, запустите защитный клапан или отключение экстренного аварийного отключения, чтобы предотвратить риски взрыва.

Оптимизация энергоэффективности: контролируя разницу давления между входом и выходом, вычислите коэффициент сжатия и отрегулируйте мощность мощности для достижения энергосбережения.

Диагностика неисправностей: аномальные колебания давления (например, внезапное падение давления) могут указывать на утечку или разрушение клапана.

IV Ключевые параметры для выбора

Диапазон измерений: выберите на основе рабочего давления воздушного компрессора. Как правило, он в 1,5 - 2 раза превышает рабочее давление (например, если рабочее давление составляет 0,8 МПа, выберите диапазон от 0 до 1,6 МПа).

Уровень точности: промышленная оценка обычно использует ± 0,5% FS, в то время как лабораторное или медицинское оборудование требует ± 0,1% FS или выше.

Выходной сигнал: обычно 4 - 20 мА (сильная противоположность, подходит для передачи на большие расстояния), 0 - 10 В (хорошая совместимость).

Материал интерфейса: для коррозийных сред, выберите материалы интерфейса из нержавеющей стали или керамики.

Оценка защиты: выберите IP65 или более высокий уровень защиты для влажных или пыльных сред.

V. Советы по установке и обслуживанию

Место установки:

Избегайте установки в областях с высокой вибрацией (например, рядом с двигателем), и добавьте удачное устройство.

Убедитесь, что граница раздела давление вертикально вниз, чтобы предотвратить воду конденсата в интерьер датчика.

Калибровочный период: рекомендуется калибровать один раз в год. Для применений высокого определения калибруются каждые шесть месяцев.

Поиск неисправностей:

Нет выхода сигнала: проверьте, свободны ли источник питания и проводка, и если датчик сожжен.

Большое выходное значение колебания: это может быть связано с вибрацией трубопровода, средней пульсацией или старением датчика.

Ноль дрейф: повторно калибруйте или замените датчик.

VI Типичные случаи применения

Случай 1: воздушный компрессор завода часто начинается и останавливается. Мониторинг с датчиком давления было обнаружено, что давление резервуара хранения слишком сильно колебалось. После регулировки положения установки датчика и оптимизации параметров PID частота начала стоп уменьшилась на 30%, продлив срок службы оборудования.

Случай 2: Медицинские воздушные компрессоры используют пьезорезистивные датчики (± 0,05% FS), чтобы гарантировать, что выходное давление стабильно на уровне 0,3 - 0,4 МПа, что отвечает строгим требованиям медицинских устройств.

VII. Будущие тенденции

Интеллектуальность: интегрируйте микропроцессоры, поддерживают цифровую связь (например, Modbus) и функции самодиагностики.

Интернет вещей (IoT): подключайтесь к облачным платформам для достижения удаленного мониторинга и прогнозного обслуживания.

Низкое энергопотребление: используйте технологию MEMS, чтобы уменьшить энергопотребление, подходящее для портативных устройств с батарейным батарейным питанием.
