1320604630 Атлас Копко

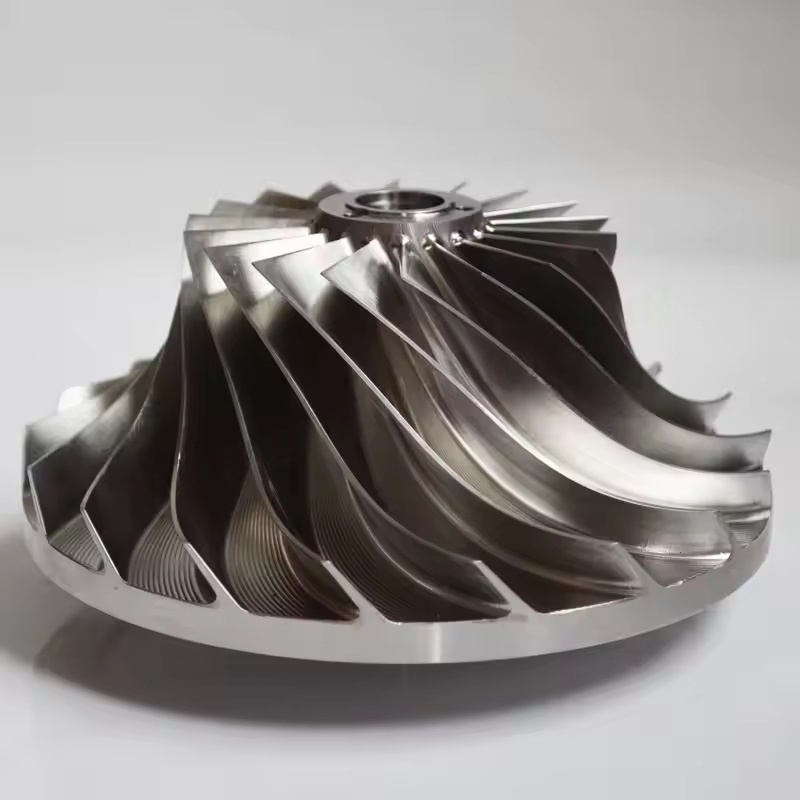

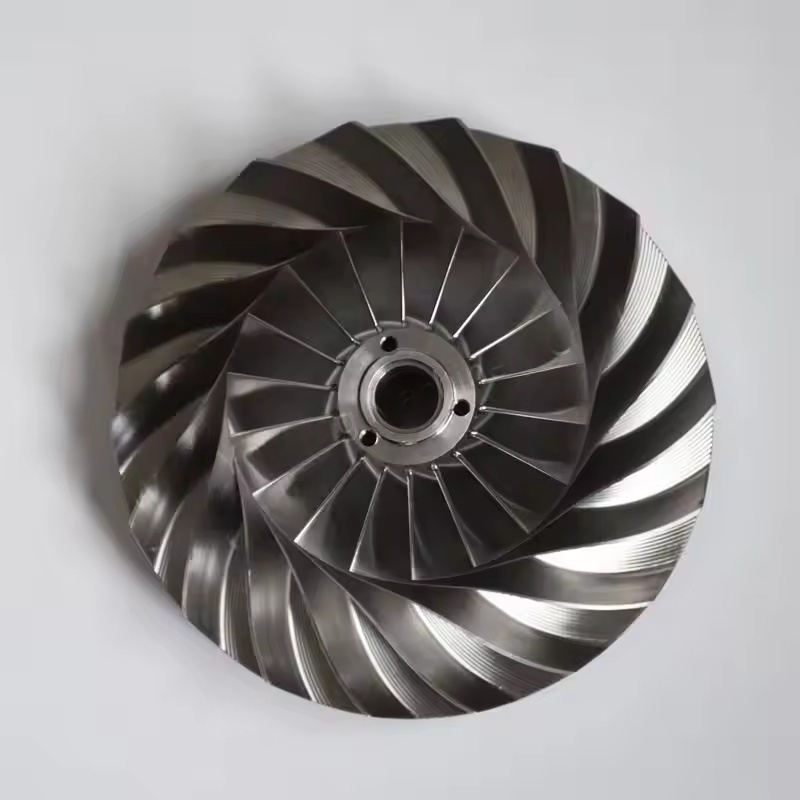

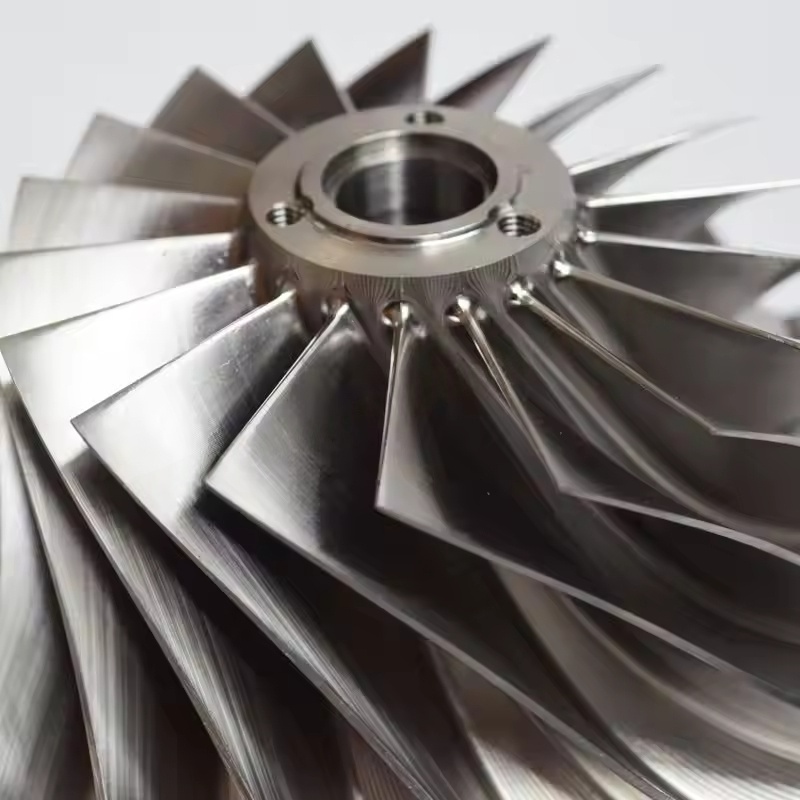

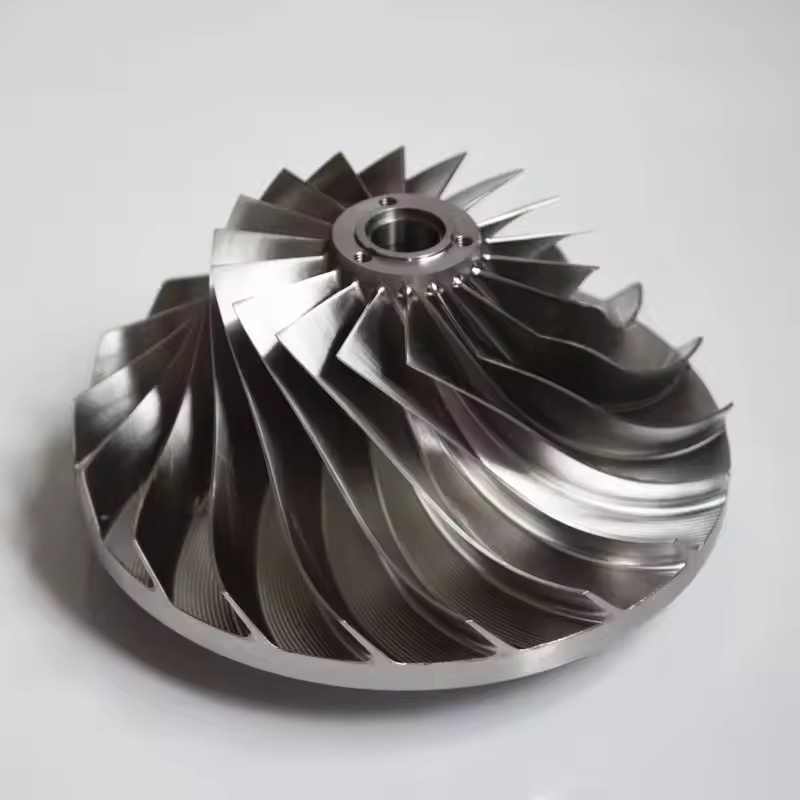

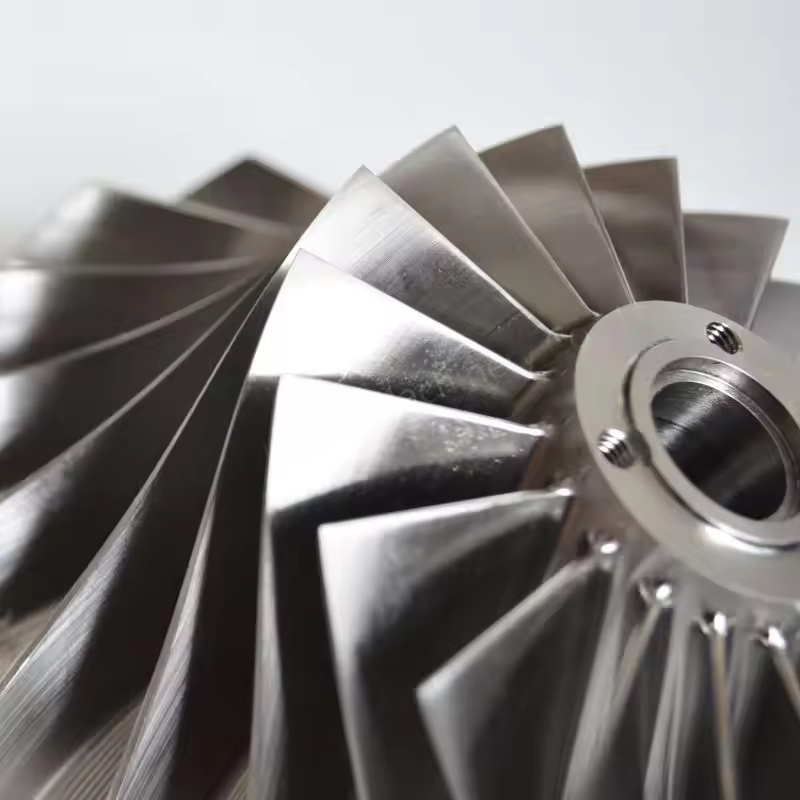

Рабочее колесо червячного типа в центробежных воздушных компрессорах Atlas Copco. 1. Основная функция

Крыльчатка вращается с высокой скоростью (обычно от тысяч до десятков тысяч оборотов в минуту), используя центробежную силу для ускорения и сжатия воздуха, поступающего в крыльчатку, преобразуя механическую энергию в кинетическую энергию и энергию давления газа, что является ключевым звеном для достижения сжатия воздуха. В конструкции многоступенчатого сжатия центробежных воздушных компрессоров рабочее колесо необходимо комбинировать с диффузорами, коленами и другими компонентами для постепенного увеличения давления газа до целевого значения.

2. Характеристики рабочего колеса с высоким содержанием алюминия.

Преимущества материала: изготовленный из высокопрочного алюминия (например, алюминий аэрокосмического класса), он имеет характеристики низкой плотности и легкого веса, что позволяет значительно снизить инерционную силу и нагрузку на вал во время вращения крыльчатки, уменьшить потери энергии и подходит для условий работы при среднем и низком давлении и средней скорости.

Производительность обработки: алюминию легко придавать нужную форму, с его помощью можно создавать сложные конструкции поверхности лопаток (например, загнутые назад лезвия), оптимизировать канал воздушного потока, уменьшать потери потока и повышать эффективность сжатия.

Сценарии применения: часто используется в центробежных воздушных компрессорах средней и малой мощности или в сценариях, где предъявляются более высокие требования к облегчению веса оборудования и контролю энергопотребления.

3. Характеристики металлического рабочего колеса.

Выбор материала: в основном используют высокопрочную легированную сталь (например, хромомолибденовую сталь, сплавы на основе никеля) или титановые сплавы, обладающие превосходной стойкостью к высоким температурам и высокому давлению, механической прочностью и усталостной прочностью, намного более высокими, чем у алюминия, способными выдерживать более высокие вращательные нагрузки.

Адаптивность к условиям работы: подходит для больших центробежных воздушных компрессоров с высокой скоростью вращения и высокой степенью сжатия или для промышленных сред с более высокой температурой среды и микропримесями (например, в химической и энергетической промышленности), способен выдерживать суровые механические и термические нагрузки в течение длительного времени.

Стабильность: металлический материал обладает большей жесткостью, более сильной способностью подавлять вибрацию при высокоскоростном вращении, что помогает снизить шум устройства и продлить срок службы связанных компонентов, таких как подшипники.

4. Особенности конструкции и изготовления.

Аэродинамическая оптимизация: форма лопастей рабочего колеса (например, наклон вперед, изгиб назад, радиальная), углы впуска и выпуска, диаметр колеса и т. д. оптимизируются с помощью моделирования гидродинамики (CFD), чтобы обеспечить плавный поток воздуха, уменьшить потери на вихри и удары, а также повысить эффективность изоляции.

Точная обработка: используйте пятиосную обработку рычагов, общую ковку и т. д., чтобы обеспечить точность размеров и характеристики динамического баланса рабочего колеса, избежать превышения стандартов вибрации из-за неравномерного распределения массы и обеспечить безопасную работу.

Коррозионная обработка: некоторые металлические поверхности рабочего колеса подвергаются хромированию, керамическому напылению и т. д. для повышения коррозионной стойкости и износостойкости, что подходит для сред со сжатым воздухом с более высоким содержанием влаги или незначительной коррозионной активностью.
