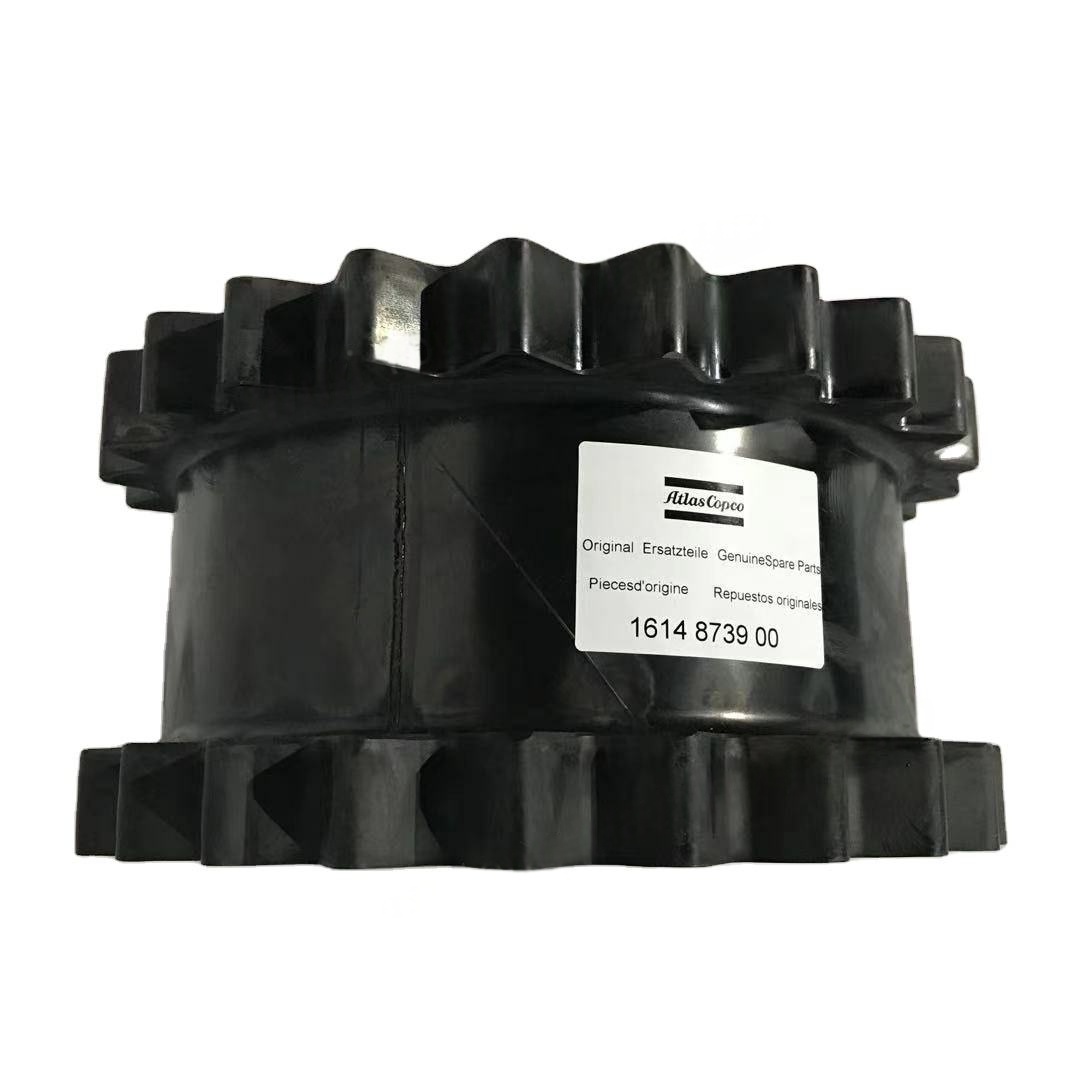

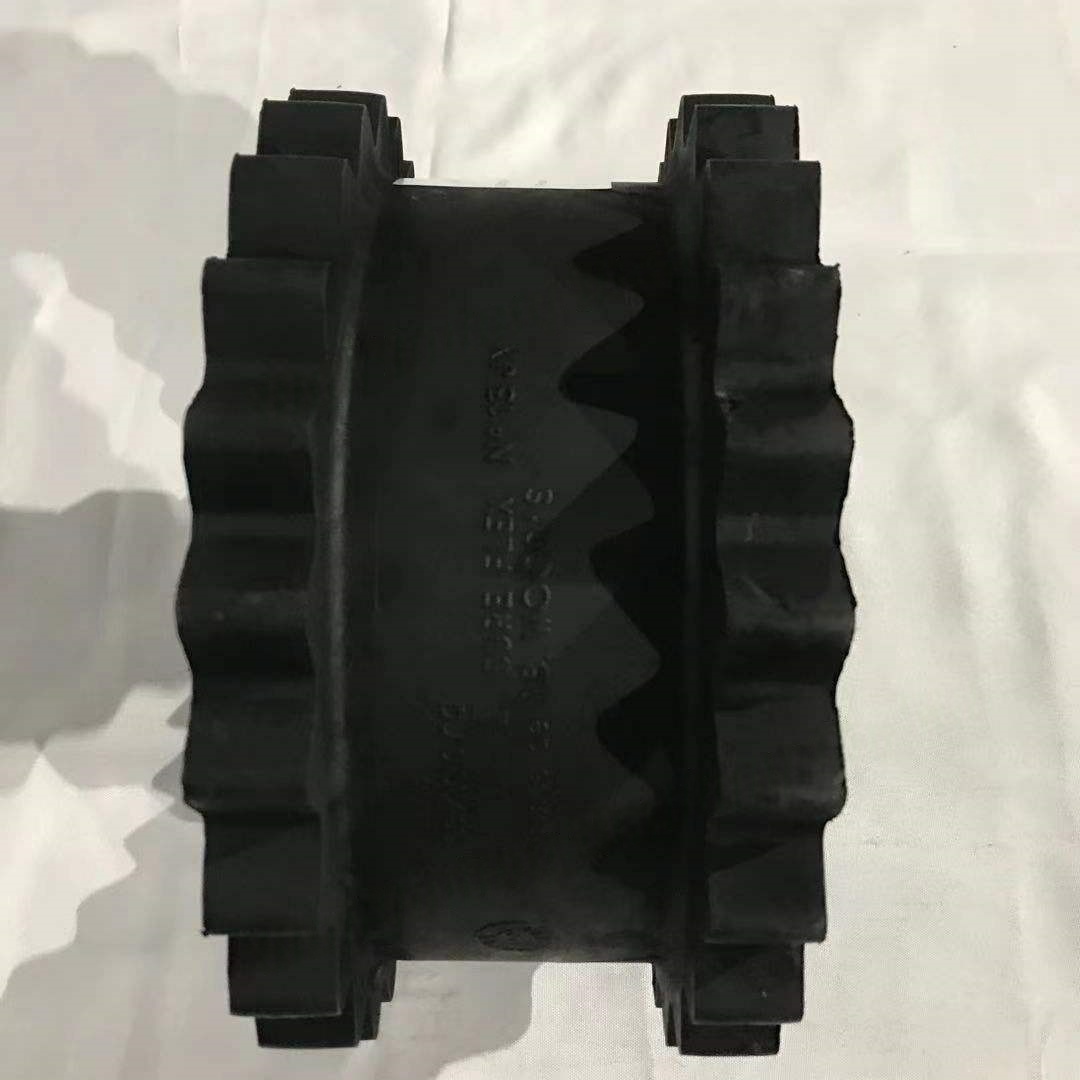

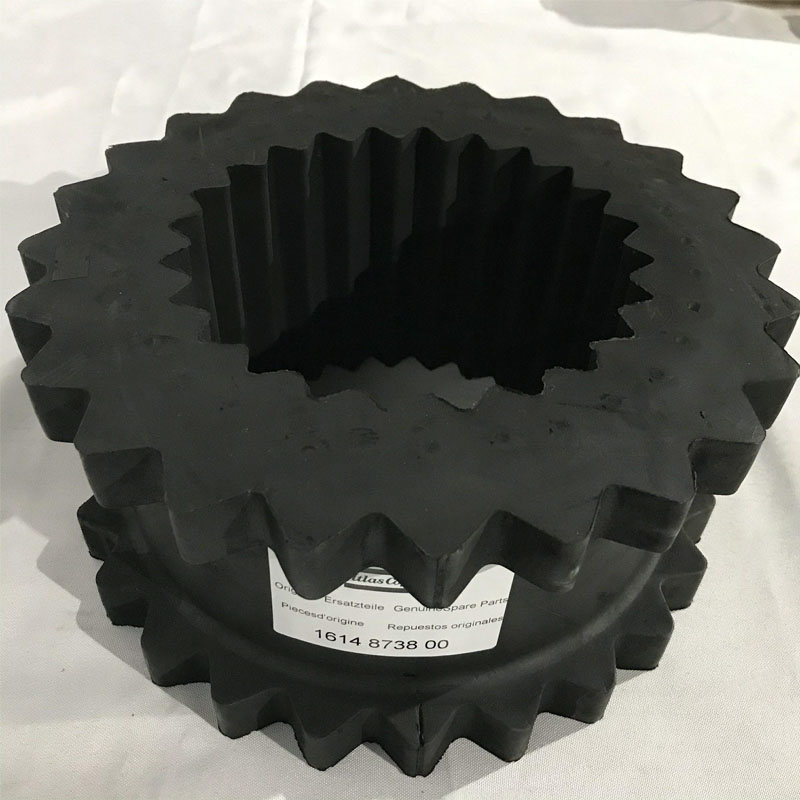

1614873900 Gear Flex Coupling Element Kit для Atlas Copco

Почему гибкая связь воздушного компрессора разрушается?

1. износ поверхности зуба (наиболее распространенный)

Симптом: толщина зуба уменьшается, увеличивается шероховатость поверхности зубов, а в тяжелых случаях возникает поэтапный износ.

Причины:

Недостаточная смазка: недостаточное количество смазочного масла или нефть, что приводит к прямому контакту и трениям между поверхностями зубов.

Примеси Вторжение: отказ от герметизации, пыли и металлических частиц проникают между зубами, усиление абразивного износа.

Чрезмерная нагрузка: фактический крутящий момент превышает номинальное значение муфты, вызывая чрезмерное контактное напряжение на поверхностях зубов.

Смещение, превышающее стандарт: смещение двух валов (осевых / радиальных / угловых) вызывает неравномерную нагрузку на зубные поверхности, что приводит к усилению локального износа.

2. Зубная адгезия поверхности

Симптом: металл на поверхности зуба расплавляет и сварные швы из -за высокой температуры, образуя канавки.

Причины:

Высокая скорость и тяжелая нагрузка: трение на поверхностях зуба генерирует тепло при высоких скоростях вращения, что приводит к разрыву масляной пленки.

Недостаток смазки: недостаточная вязкость смазывания масла или плохая антиадгезия.

Несоответствие материала: разница в твердости между внутренними и внешними зубами слишком мала (идеальная разница - HRC 5 - 10).

3. перелом болта

Симптом: соединительные болты (особенно болты отверстия Congtersunc) испытывают усталостные переломы.

Причины:

Недостаточная предварительная сила: отказ затянуть в соответствии с указанным крутящим моментом во время установки, что приводит к подверженности болтам с чередующимися нагрузками.

Неспособность справиться с ослаблением во времени: вибрация оборудования приводит к ослаблению болтов, усиливающей концентрацию напряжений.

Дефект материала: недостаточная прочность болтов или присутствие трещин и других дефектов.

4. Старение и утечка запечатанных колец

Симптом: смазочные утечки масла, видимые масляные пятна на внешней стороне муфты.

Причины:

Высокая температура: долгосрочная работа в высокотемпературной среде, резиновых герметизационных кольцах возраста и затвердевания.

Химическая коррозия: коррозия герметизирующих колец путем смазочных досадных добавок или среды окружающей среды (таких как кислые газы).

Неправильная установка: кольца герметизации царапаются или искажаются во время установки.

5. усталостные трещины

Симптом: трещины появляются на полукоммун «или промежуточный рукав», обычно на корне зуба или на подводном дне.

Причины:

Частое начало стоп: частая запуск оборудования создает ударные нагрузки.

Резонанс: естественная частота связи близка к частоте вибрации оборудования, вызывая резонанс.

Дефект материала: в кастинге есть воздушные отверстия, включения шлака и т. Д., Становясь источником трещин.

II Анализ случая

Случай 1: чрезмерный износ поверхности зуба

Фон: после одного года работы толщина зуба связи химической установки увеличилась на 20% (нормальное ≤ 10%).

Причины:

Неправильный выбор смазочного масла (слишком низкий уровень вязкости), неспособный сформировать эффективную нефтяную пленку.

Устройство удаления пыли, установленное на воздухозаборке, пыль вошла в интерьер связи.

Случай 2: Поломка болтов, вызывая отключение машины

Фон: Болты связи воздушного компрессора в определенной шахте сломались последовательно в 3 раза, что приводило к потере приблизительно 50 000 юаней каждый раз из -за закрытия.

Причины:

Во время установки гаечный ключ не использовался, а предварительно затянивающая сила была недостаточной (достигая только 60% от указанного значения).

Регулярные проверки на ослабление болтов не проводились, что привело к выпадению усталости.

Случай 3: старение кольца и утечка масла и утечка масла

Справочная информация: Соединение воздушного компрессора определенной фабрики окрашивалась каждую неделю, но все еще часто запускала аварийные сигналы нехватки масла.

Причина:

Оборудование работало в среде 80 ℃ в течение длительного времени, а нитриловое резиновое кольцо выдерживалось и потрескалось.

Смазочное масло содержит экстремальные добавки, которые ускоряют коррозию резины.
