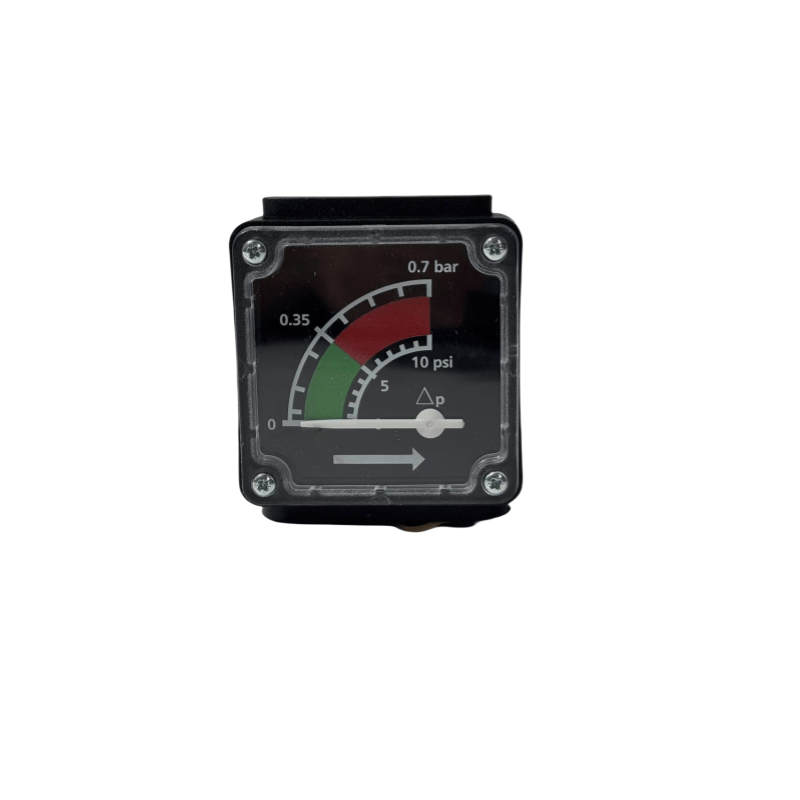

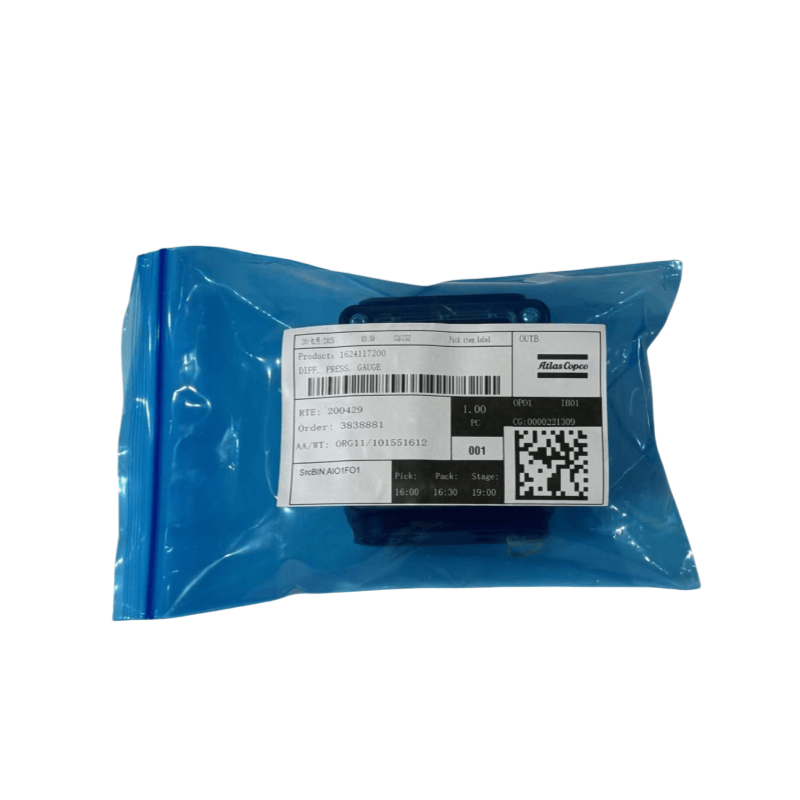

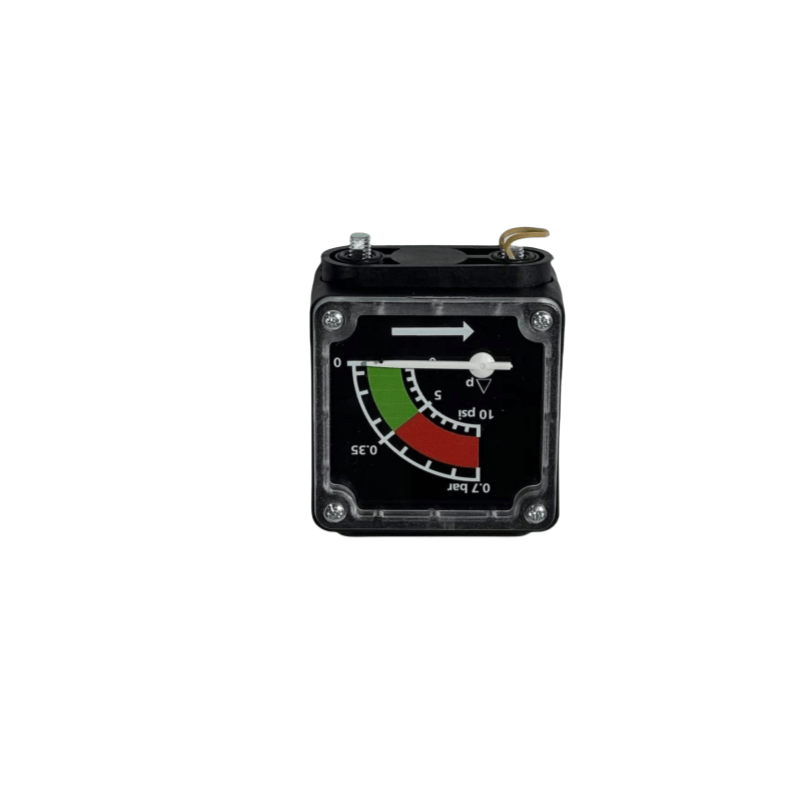

1624117200 Atlas Copco Original Diff. Датчик давления для винтового компрессора масла

I. Основная структура и принцип работы датчиков воздушного компрессора Atlas Copco

Основные компоненты датчика давления воздушного компрессора включают эластичный элемент (для давления в зондировании), механизм передачи (для усиления деформации) и устройство индикации (для отображения показаний):

Эластичный элемент: наиболее распространенным типом является пружинная трубка (полая металлическая трубка, согнутая в форму C). Когда сжатый воздух вводится в трубку, пружинная трубка подвергается упругим деформации из -за внутреннего давления, которое затем передается через соединительный шаг с механизмом передачи.

Механизм передачи: состоит из передач, рычагов и т. Д., Он усиливает крошечную деформацию упругого элемента и приводит к вращению указателя.

Устройство индикации: шкала циферблата и указатель работают вместе, чтобы непосредственно отобразить значение давления (общие единицы - это MPA, bar или psi).

II Общие типы и сценарии применения датчиков давления воздушного компрессора Atlas Copco

Основываясь на принципе и структуре измерения, воздушные компрессоры обычно используют давления давления следующих типов:

Обычный датчик давления типа указателя

Особенности: Простая структура, низкая стоимость, интуитивно понятное чтение, подходящее для большинства систем воздушного компрессора (например, резервуары для хранения воздуха, основной мониторинг давления трубопровода).

Оценка точности: обычно 1,6 класса (допустимая ошибка ± 1,6%), удовлетворение общих промышленных требований; Для точных применений можно выбрать 1,0.

Сейсмическое давление давления

Структура: корпус заполнен глицерином или силиконовым маслом для буферизации воздействия вибрации на указатель и предотвратить джиттер указателя и износ внутреннего компонента.

Сценарии применения: мобильные воздушные компрессоры, воздушные компрессоры поршневого типа (со значительной вибрацией) или системы с частыми колебаниями давления. Электрический контактный датчик

Функция: в дополнение к указанию давления, он может выдать электрический сигнал, когда давление превышает предустановленное предел (верхний и нижний пределы) и 联动 управлять началом и остановкой воздушного компрессора или запускает сигнал тревоги (например, остановка машины для защиты, когда давление превышает верхний предел).

Применение: автоматический контроль систем воздушного компрессора ， достижение автоматического регулирования давления.

Цифровой датчик давления

Особенности: измеренное давление с помощью электронного датчика ， отображается в цифровой форме на ЖК -дисплее ， высокая точность (часто выше 0,5) ， может быть оснащена функциями записи данных и связи (например, интерфейс RS485).

Применимо: интеллектуальные системы воздушного компрессора или ситуации, требующие точного контроля давления (например, лаборатории, точное производство).

Iii. Параметры ядра и советы по выбору для атласского воздушного компрессора

Необходимо охватить фактическое рабочее давление воздушного компрессора (обычно 0 ~ 1,6 МПа, 0 ~ 2,5 МПа), и при выборе диапазона следует принцип, что «рабочее давление должно быть между 1/3 и 2/3 диапазона» (например, если рабочее давление составляет 0,7 МПа, диапазон 0 ~ 1,6 МПА может быть выбран), чтобы избежать отмены на точную работу по всему диапазону. Уровень точности

Для обычных условий труда достаточно класса 1,6; Для измерения или точного контроля требуется 0,4 класса или 0,25 (с еще меньшими ошибками). Спецификация интерфейса

Резьповые интерфейсы обычно представляют собой M14 × 1,5, G1/4, NPT1/4 и т. Д., И должны соответствовать границе раздела трубопровода воздушного компрессора. Установка может быть выполнена с помощью адаптерного преобразования.

Экологическая адаптивность

Температура: -40 ~ 70 ℃ (стандартный тип), для высокотемпературных сред, выберите модели с высокотемпературными устойчивыми к моделям (такие как приготовленные из силикона датчики с амортизатором).

Совместимость среды: когда сжатый воздух содержит нефтяной туман, убедитесь, что внутренние компоненты датчика являются устойчивыми к маслям; Для воздушных компрессоров без масла выберите материал из нержавеющей стали (для коррозионной устойчивости).

Установка и использование спецификаций для атласского воздушного компрессора

Он должен быть установлен в легко наблюдаемой и без вибрации (например, верхняя часть резервуара для хранения воздуха, выпускной трубопровод воздушного компрессора), избегая прямого солнечного света или близких к источникам тепла (чтобы не влиять на точность температуры).

Горизонтальная или вертикальная установка (в соответствии с направлением, указанным на циферблате), с углом наклона, не превышающим 30 °, в противном случае это вызовет ошибки чтения.

Требования к установке

Установите буферную трубку (такую ​​как катушка или стоп -клапан): чтобы уменьшить влияние пульсации давления на датчику и продлить срок службы.

Выхлопные газы перед начальным использованием: при открытии клапана медленно работайте, чтобы разряжать конденсатную воду или примеси в трубопроводе, чтобы предотвратить повреждение внутренних компонентов.

Регулярная калибровка

В соответствии с требованиями измерения, калибруйте не реже одного раза в год (сравнивая со стандартным максимальным изложением), если отклонение является чрезмерным, его необходимо отремонтировать или заменять для обеспечения точных показаний (особенно для датчиков в резервуарах для хранения, связанных с безопасностью).
