Atlas Copco EWD75 Электронный подъемной комплект клапанов для обслуживания дренажера

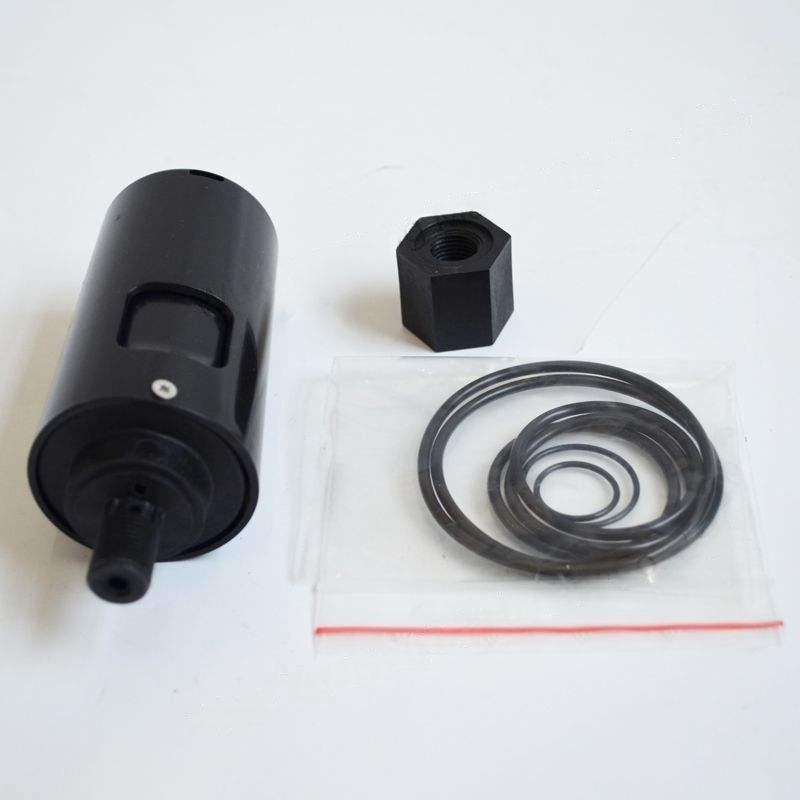

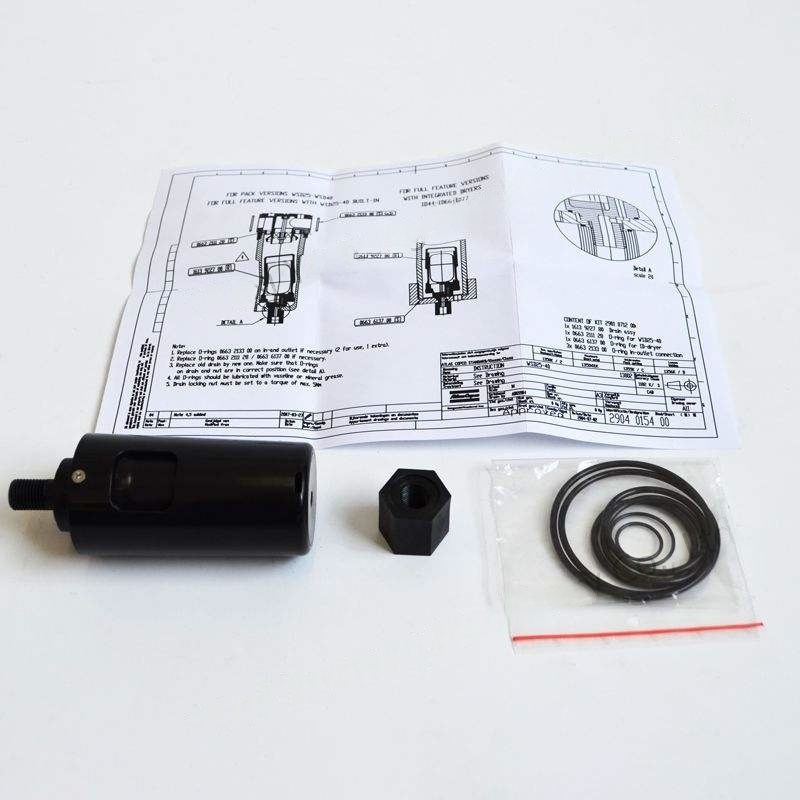

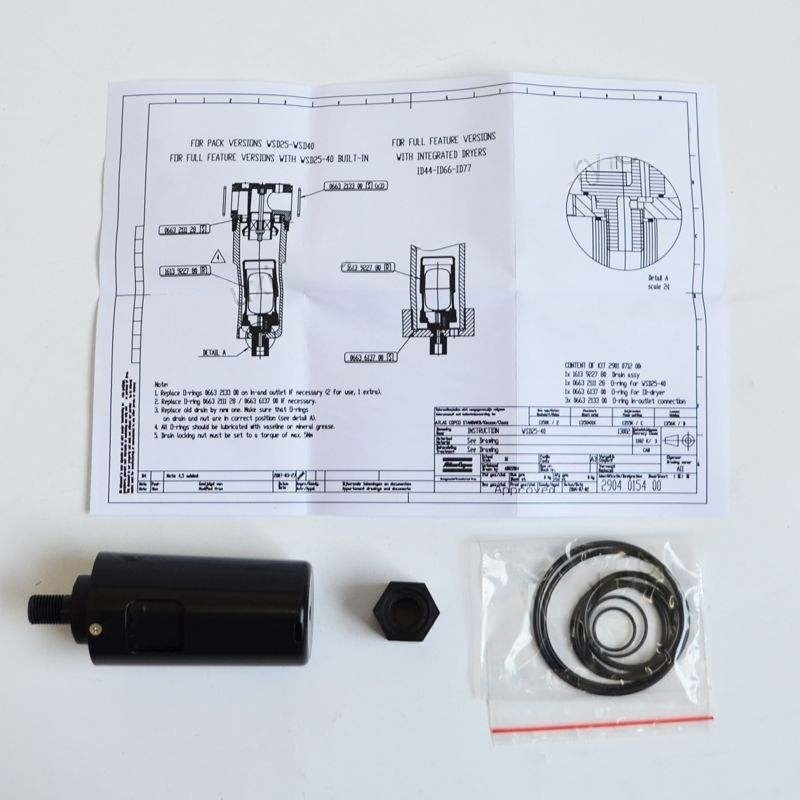

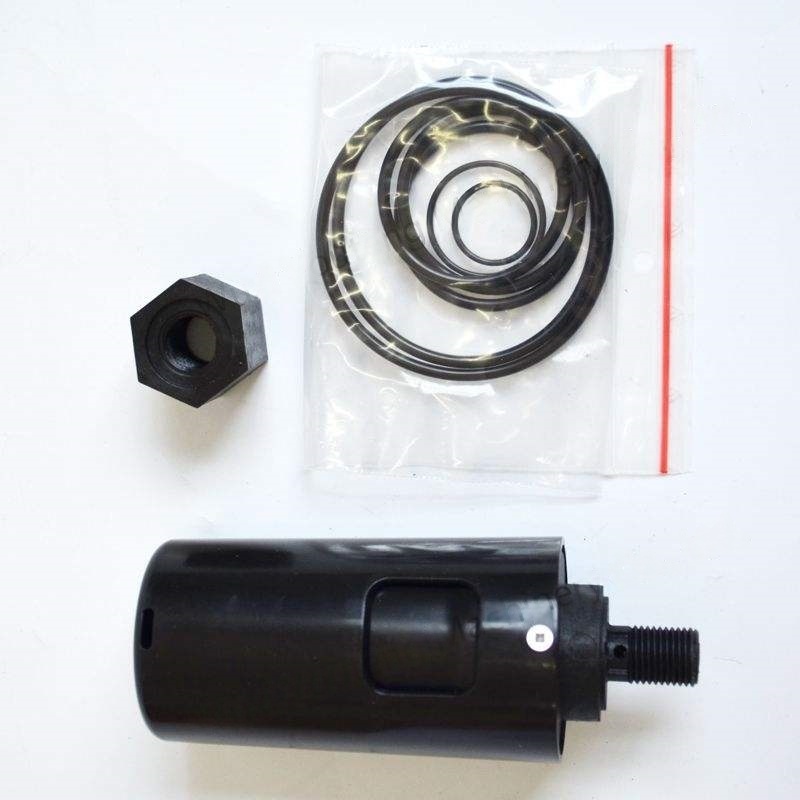

Основные компоненты, обычно включающие в комплект обслуживания

Электромагнитный клапан сборка

Содержит электромагнитную катушку, ядро ​​клапана и герметизирующую прокладку, она является элементом управления ядра электронного дренажного клапана, отвечающего за получение электрических сигналов и управление открытием и закрытием канала дренажа. Если катушка горит или застревает ядро ​​клапана, это приведет к тому, что дренажный клапан не работает должным образом.

Перепечный комплект

Включая уплотнительные кольца, резиновые прокладки, поршневые уплотнения и т. Д., Он используется для обеспечения производительности герметизации внутри дренажного клапана, предотвращая утечку сжатого воздуха или плохой дренаж. Эти компоненты в течение длительного времени находятся в контакте с водяным парами и масляными пятнами и склонны к старению и отказам.

Экран фильтра / фильтра

Используется для фильтрации примесей, ржавчины и т. Д. В сжатом воздухе, чтобы они не попадали в дренажный клапан и заставляя засорение или ношение ядра клапана. Во время технического обслуживания экран фильтра должен быть очищен или заменен, чтобы обеспечить беспрепятственный проход воды.

Дренажный клапан ядро ​​/ поршень

Ключевой компонент, который управляет открытием и закрытием дренажного розетки. Если он носится, деформируется или застрянет, это вызовет неполный дренаж или непрерывную утечку, а также требуется регулярный осмотр и замена.

Весна и сброс элементы

Вспомогательные эластичные компоненты для сброса клапана. После долгосрочного использования они могут испытывать снижение эластичности или перелома, влияя на чувствительность открытия и закрытия ядра клапана.

Подключаемые клеммы / разъемы

Используется для подключения цепи управления. Если окислен или свободный, это вызовет электронный сбой контроля. Комплект для технического обслуживания обычно содержит запасные терминалы или сообщения об подключении.

Применимые сценарии и точки обслуживания

Общее ремонт неисправностей: подходит для дренажных клапанов EWD75, которые имеют такие проблемы, как неспособность автоматически дренаж, утечка или аномальная частота дренажа. Заменив изношенные компоненты, функция может быть восстановлена, которая является более экономичной, чем замена всего дренажного клапана.

Регулярное техническое обслуживание: рекомендуется выполнить профилактическую замену, используя комплект обслуживания в сочетании с циклом обслуживания воздушного компрессора (например, каждые 3-6 месяцев), особенно компоненты герметизации и экраны фильтров. Это может уменьшить внезапные неудачи.

Установка мер предосторожности:

Перед техническим обслуживанием питания и источник воздуха воздушного компрессора должны быть отключены, а давление в трубопроводе должно быть высвобождено, чтобы избежать угроз безопасности.

При замене уплотнительных компонентов поверхность установки должна быть очищена, чтобы избежать остатка примесей, влияющих на эффект герметизации.

При сборке обратите внимание на последовательность установки компонентов, чтобы обеспечить плавное движение ядра клапана без прилипания.

После технического обслуживания проверьте функцию дренажа и проверьте на наличие утечек или ненормальной работы.
