Структура баланса ротора высокого давления и функция воздушных компрессоров Atlas Copco

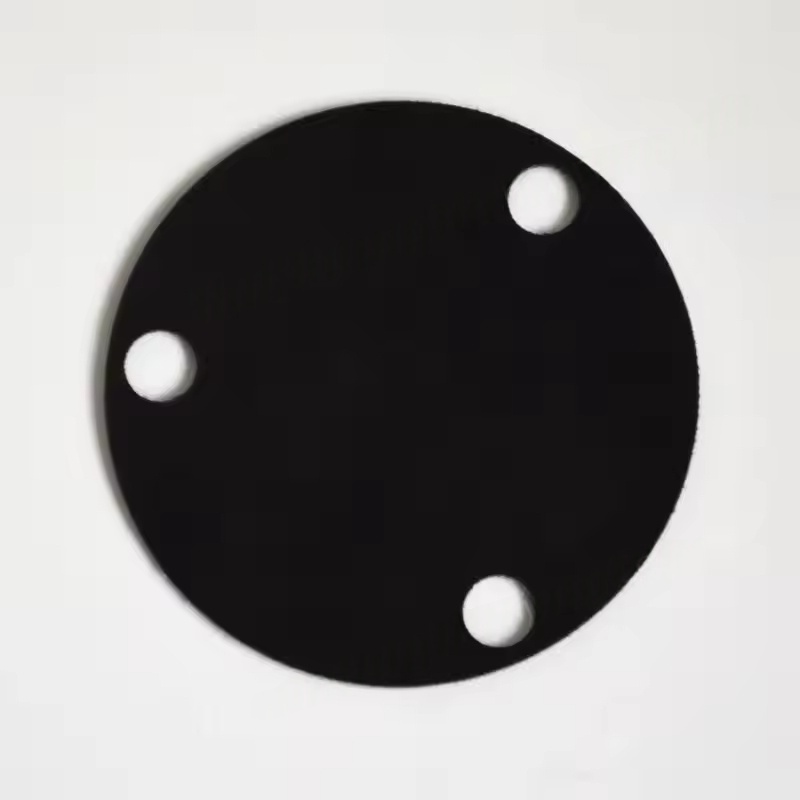

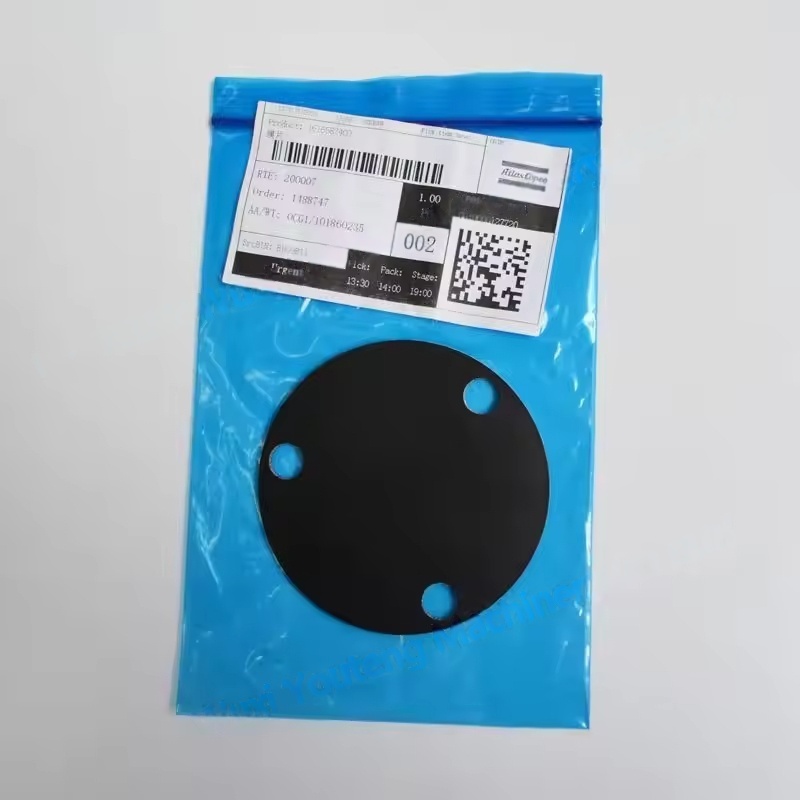

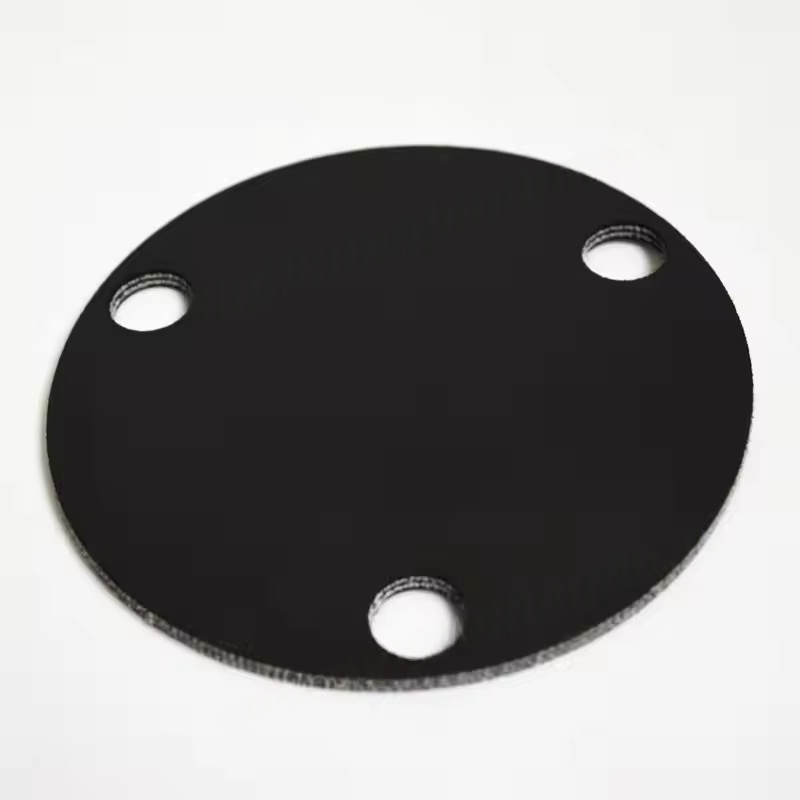

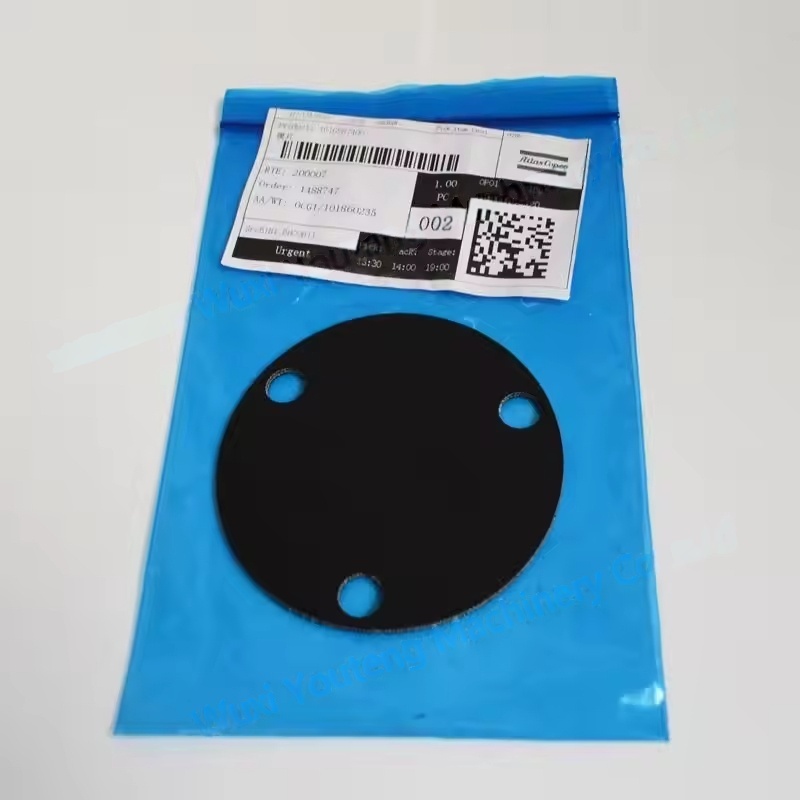

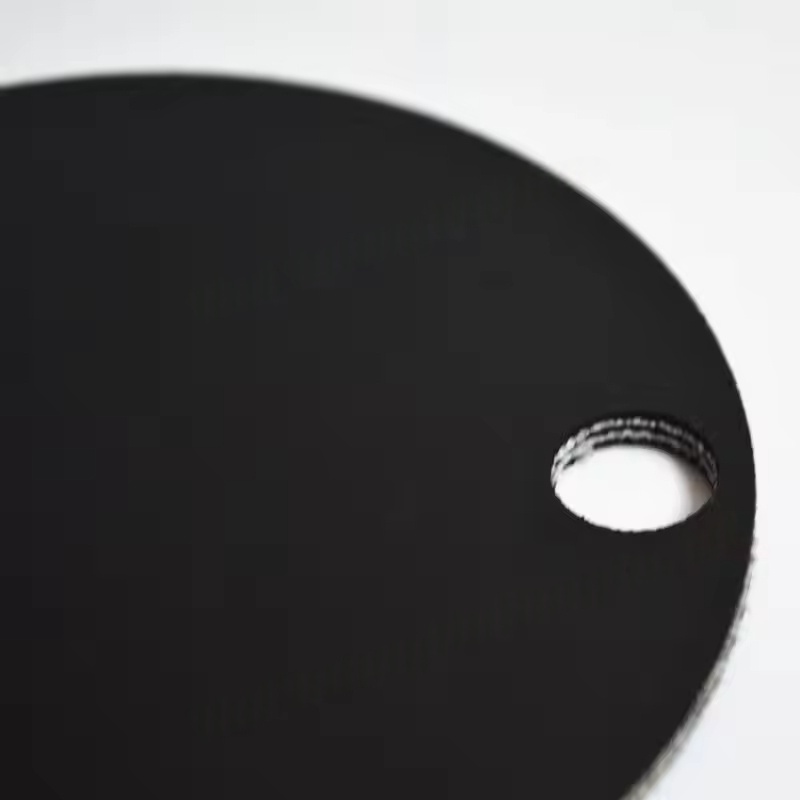

Структурные характеристики: обычно это тонкая листоподобная металлическая диафрагма (в основном изготовленной из высокопрочной сплавной стали или нержавеющей стали), с определенной эластичностью и вязкостью. Он устанавливается в конце ротора или на диском балансе с помощью конкретных методов (таких как фиксация болта).
Принцип баланса: Когда ротор вращается на высокой скорости, диафрагма может поглощать или компенсировать дисбаланс, вызванный производством допусков, эксплуатационного и т. Д. Ротора, уменьшения радиальной вибрации и избегания ненормального трения между ротором и корпусом, подшипниками и т. Д.
Вспомогательная функция: некоторые диафрагмы также имеют функции герметизации, предотвращая протекание газа высокого давления вдоль конца вала ротора или изолирующего смазочного масла из воздушной камеры сжатия.
Требования к материалам и производительности
Выбор материала: он должен иметь высокую прочность (способность противостоять центробежной силе высокоскоростного вращения ротора), сопротивления усталости (адаптироваться к долгосрочной высокочастотной вибрации) и температурная сопротивление (способная адаптироваться к рабочей температуре компрессора, обычно 100-200 ° C). Общие материалы-это осажденные осадки из нержавеющей стали или сплавных материалов.
Требования к точности: точность производства должна быть чрезвычайно высокой, с толщиной и плоской, строго контролируемой (обычно измеренной в микрометрах), чтобы обеспечить точность регулировки баланса и избежать усугубления дисбаланса ротора из -за недостаточной точности.
Применение и обслуживание
Применимые модели: в основном используются для стадий ротора высокого давления (например, компрессоры с давлением выхлопных газов ≥ 30 бар), такие как винтовые машины высокого давления ZT, компрессоры без масла в серии ZH и т. Д.
Время замены: когда компрессор показывает чрезмерные значения вибрации (превышающие указанный стандарт интенсивности вибрации оборудования), аномальное увеличение рабочего шума или трещины, деформация или утомляемое повреждение диафрагмы, необходимо заменить его вовремя.
Меры предосторожности установки: во время замены необходимо строго работать в соответствии с исходными заводскими спецификациями, чтобы обеспечить концентричность между диафрагмой и ротором, и крепежные болты должны быть затянуты в соответствии с указанным крутящим моментом, чтобы избежать преждевременного разрушения новой диафрагмы из -за неправильной установки.
Важность и выбор
Диафрагма баланса ротора высокого давления является ключевым компонентом для обеспечения безопасной работы компрессора. Его отказ может привести к увеличению вибрации ротора, что приводит к повреждению подшипника, захвате ротора и другим серьезным разломам, а также к выключению оборудования.
Необходимо выбрать исходные заводские детали Atlas Copco, потому что их размер, материал и точность полностью сопоставлены с конкретной моделью ротора. Неоригинальные детали могут привести к отказу баланса или угрозы безопасности из-за некачественной производительности.
