Основные типы и приложения
Упругая связь

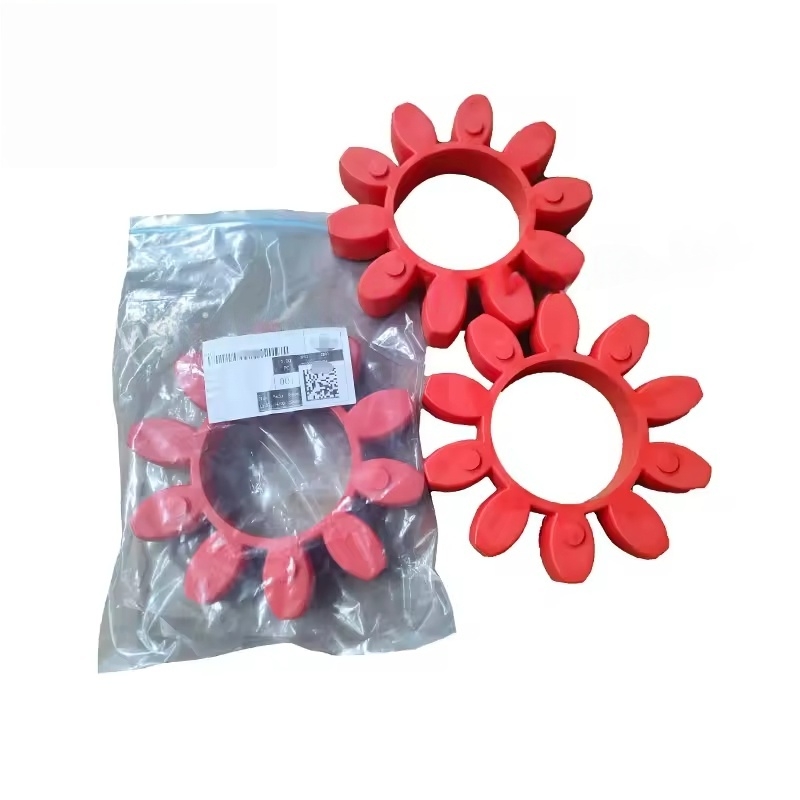

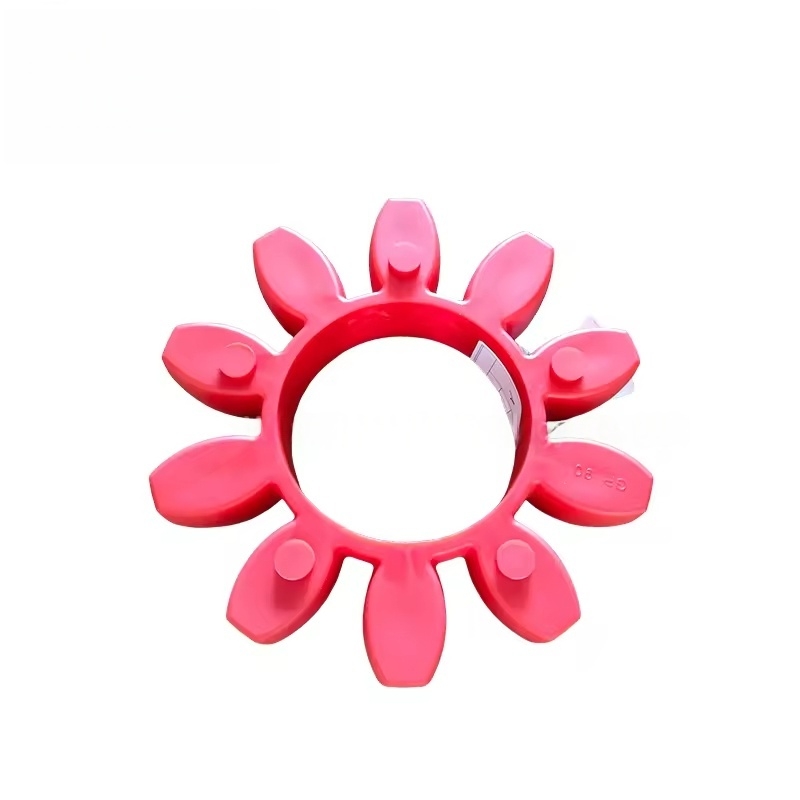

Наиболее распространенный тип: широко используется в малых и средних винтовых воздушных компрессорах (таких как серия GA), состоящий из двух половинок и промежуточного эластичного корпуса (изготовленного из резины или полиуретана).
Функции:
Имеет определенную эластичность, способную поглощать отклонения установки между двигателем и основной единицей (осевой, радиальной и угловой).
Уменьшает трансмиссию вибрации, понижает рабочий шум и защищает мотор и основные подшипники.
Простая структура, легкое обслуживание и эластичное тело можно заменить отдельно при ношении.
Жесткая связь
Сценарии применения: несколько моделей больших или очень точных передач. Состоит из металлических компонентов жесткого соединения.
Функции:
Нет упругих возможностей компенсации, требующих чрезвычайно высокой коаксиальности между двигателем и основной единицей.
Высокая передача крутящего момента, подходящая для мощных моделей, но строгие требования к точности установки.
Связание диафрагмы
Сценарии применения: некоторые высококачественные или крупномасштабные единицы. Используя металлические диафрагмы в качестве эластичного элемента.
Функции:
Устойчив к высоким температурам и загрязнению нефти, длительный срок службы, подходит для суровых условий.
Может компенсировать определенные отклонения при сохранении высокой точности передачи. Основная функция
Проводная передача крутящего момента: эффективно перенести вращательную мощность двигателя в основной компрессор, чтобы обеспечить нормальную работу основного блока.
Компенсация отклонения: позволяет получить небольшое отклонение установки между двигателем и основным блоком (например, смещение, вызванное изменением температуры или вибрацией), избегая повреждения компонентов из -за жесткого напряжения.
Выделение вибрации: поглощает вибрации через упругие элементы, уменьшает передачу вибрации между двигателем и основным устройством и продлевает срок службы оборудования.
Защита от перегрузки: эластичная конструкция тела некоторых муфт имеет функцию перегрузки, чтобы предотвратить повреждение двигателя или основного блока из -за мгновенной перегрузки.
Распространенные недостатки и замены сигналы
Ошибка проявления:
Аномальная вибрация или аномальный шум возникает во время работы (например, звуки удара металла, высокочастотные шумы).
Эластичное растрескивание, износ или старение (проявляется в виде поверхностных трещин, изменений твердости).
Ослабление или перелом соединительных болтов соединения.
Мотор и основной блок не являются коаксиальными, вызывая износ или перегрев муфты.
Время замены:
Когда упругое тело показывает очевидный износ, трещины или стареющее затвердевание.
Когда компоненты связи (например, полусвязь) показывают деформацию, трещины или повреждения резьбы.
Рекомендуется осмотреть и заменить в соответствии с условием износа во время основного обслуживания оборудования (обычно после 20 000 до 30 000 часов работы).
Замена и техническое обслуживание мер предосторожности
Оригинальные заводские детали предпочтительны: размеры, материалы и точность муфт Atlas Copco соответствуют конкретным моделям (например, спецификации муфт для различных серий мощности GA), и только исходные заводские детали должны использоваться, чтобы избежать вибрации или сбоя передачи из -за несоответствия размеров.
Точность установки:
При замене точно исправьте коаксиальность двигателя и основной единицы (радиальные и осевые отклонения обычно требуются ≤ 0,1 мм), измерьте, используя индикатор циферблата и т. Д.
При установке упругого корпуса убедитесь, что не искажают и равномерно затяните болты до указанного крутящего момента.
Регулярный осмотр:
Проверьте состояние упругого тела, стеснительность болтов и рабочая температура во время ежедневного обслуживания.
Остановите машину вовремя, когда обнаружена аномальная вибрация, и проверьте ее незамедлительно, чтобы избежать расширения неисправности.
