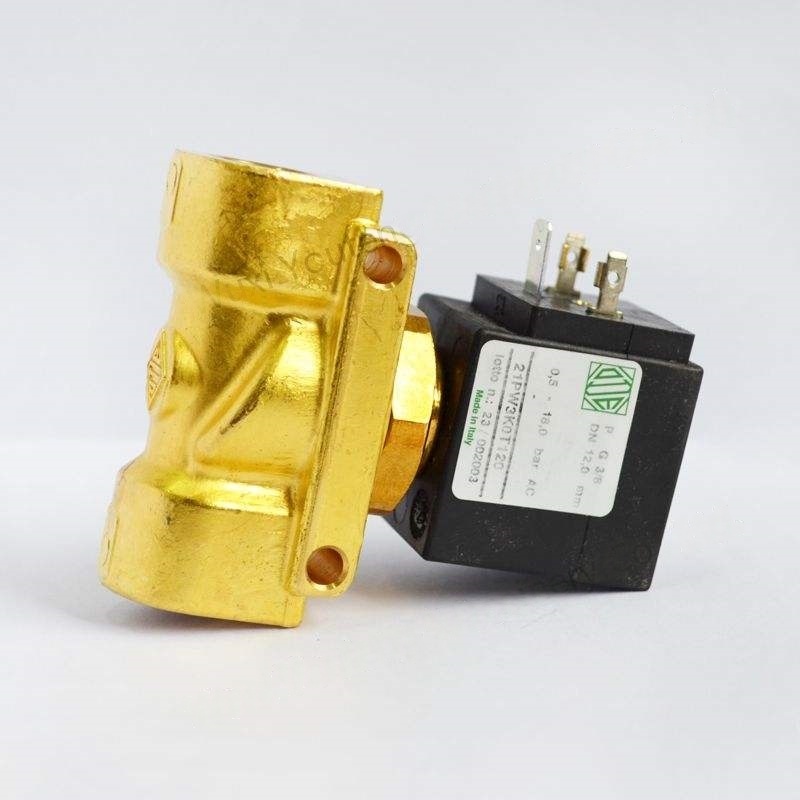

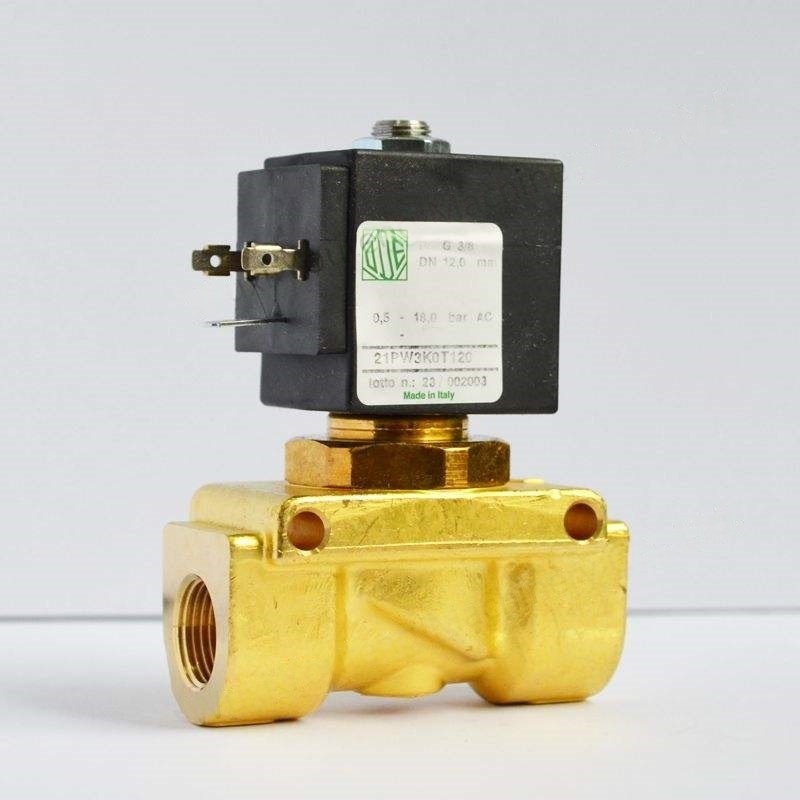

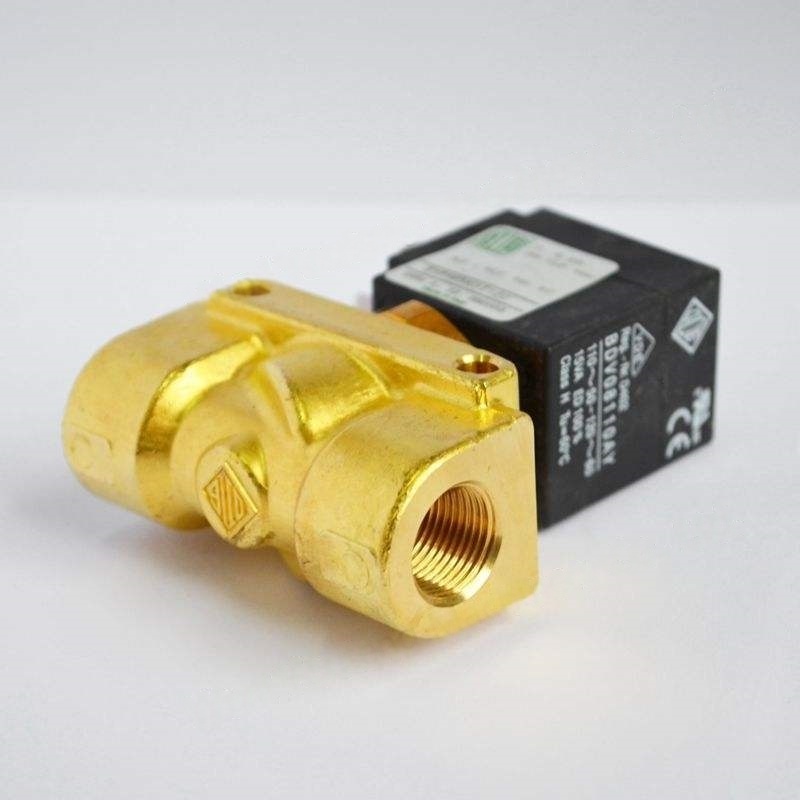

Соленоидный клапан инвертора Atlas Copco GA37VSD Металлический модель 1089058009

Основные функции и цели

Динамическое регулирование давления

Переменная частота воздушного компрессора регулирует скорость двигателя в режиме реального времени в соответствии с спросом на газопочиняющем конце, в то время как соленоидный клапан переменной частоты синхронно реагирует на сигналы системы управления. Регулируя объем потребления (например, управление степенью отверстия впускного клапана) и объема возвращаемого масла, давление системы всегда поддерживается в пределах установленного диапазона, избегая колебаний давления, вызванных изменением нагрузки.

Загрузка / разгрузка переключения

Когда спрос на газ изменяется, соленоидный клапан получает инструкции от контроллера переменной частоты и быстро переключает состояние клапана:

При загрузке канал впуска открывается, чтобы позволить воздуху входить в камеру сжатия;

При разгрузке впускной или вентиляционный канал закрыт, уменьшает ненужное энергопотребление.

Вспомогательный контроль для разделения масляного газа

В воздушных компрессорах с переменной частотой винтового типа некоторые соленоидные клапаны используются для контроля обратного потока масла сепаратора масляного газа, чтобы обеспечить соответствие циркуляции смазывающего масла.

Безопасная связь

Связанные с датчиками давления, датчиками температуры и т. Д., Когда в системе возникают аномальные условия, такие как избыточное давление или переоборудование, соленоидный клапан может быстро реагировать, отрезав впуск или открывая рельефный клапан для защиты безопасности оборудования.

Структура и особенности

Быстрый ответ. Использование высокочастотного электромагнитного привода, время переключения клапана является коротким (обычно в миллисекундном диапазоне), способное выполнять требования быстрого регулирования скорости в системе переменной частоты.

Устойчивый к среде: материал корпуса клапана в основном является медной или нержавеющей стали, а уплотнительные компоненты используют устойчивую к масляной и высокотемпературной резине (например, нитрил-резин, флуоруруббер), способный адаптироваться к рабочей среде смеси масляного газа в воздушном компрессоре.

Адаптируемость: спецификации напряжения в основном представляют собой DC24V (совместим с переменным частотным контроллером), размер интерфейса разработан в соответствии с моделью воздушного компрессора, чтобы обеспечить герметичное соединение с системой трубопровода.

Низкий дизайн энергопотребления: некоторые используют энергосберегающие катушки для снижения потребления энергии во время долгосрочной мощности, что согласуется с энергосберегающей концепцией системы переменной частоты.

Распространенные недостатки и обслуживание

Застрял или неисправно

Причины: нефть и примеси в сжатом воздухе прилипают к сердечнику клапана или сиденье клапана, что приводит к тому, что клапан не открывает или закрывается нормально; старение катушки или свободная проводка.

Обработка: разобрать и очистить ядро ​​клапана и сиденье клапана, удалите примеси; Проверьте значение сопротивления катушки (обычно она должна находиться в пределах номинального диапазона), ремонтируйте проводку или замените катушку.

Утечка

Причины: уплотнительные компоненты изнашиваются или возраст, или уплотнительные поверхности сердечника клапана и сиденья клапана поцарапаны.

Обработка: замените устойчивые к масляным компонентам герметизацию, измельчите и восстанавливают поверхность герметизации (в тяжелых случаях замените корпус клапана).

Задержка ответа

Причины: Нестабильное напряжение питания или усталость внутренней пружины в теле клапана.

Обработка: Проверьте линию питания, чтобы обеспечить соответствие напряжения; Замените стариную пружину.
