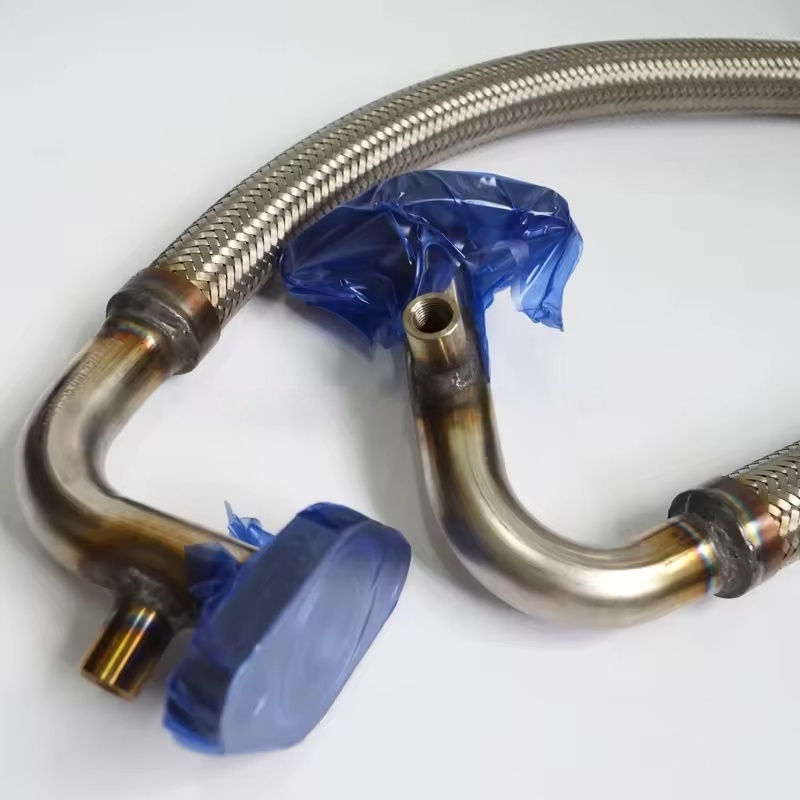

Материал и характеристики водных и нефтяных труб Atlas Copco Air Compressors:
Охлаждающие воды:
В основном используйте медные трубки, бесшовные стальные трубки или пищевые трубки. В некоторых крупномасштабных подразделениях используются трубы из нержавеющей стали (304 материала). Они обладают коррозионной стойкостью (подходящей для качества охлаждения воды) и хорошей теплопроводности.
Сопротивление давления соответствует давлению системы охлаждения (обычно 1-3 бар). Толщина стенки разработана в зависимости от диаметра трубы и давления, чтобы предотвратить разрыв из -за колебаний давления воды.
Нефтяные трубы:

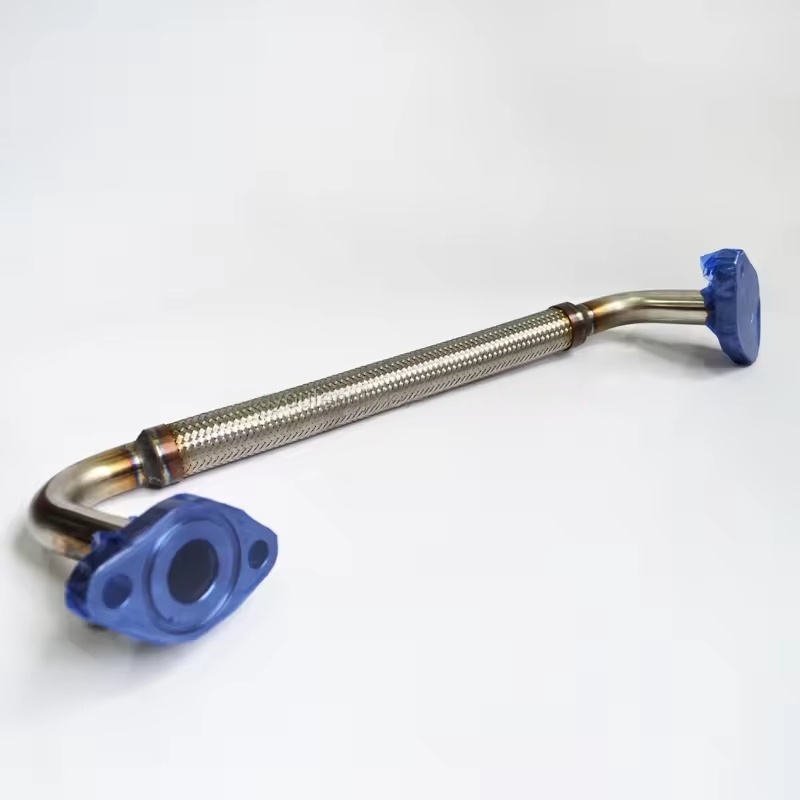

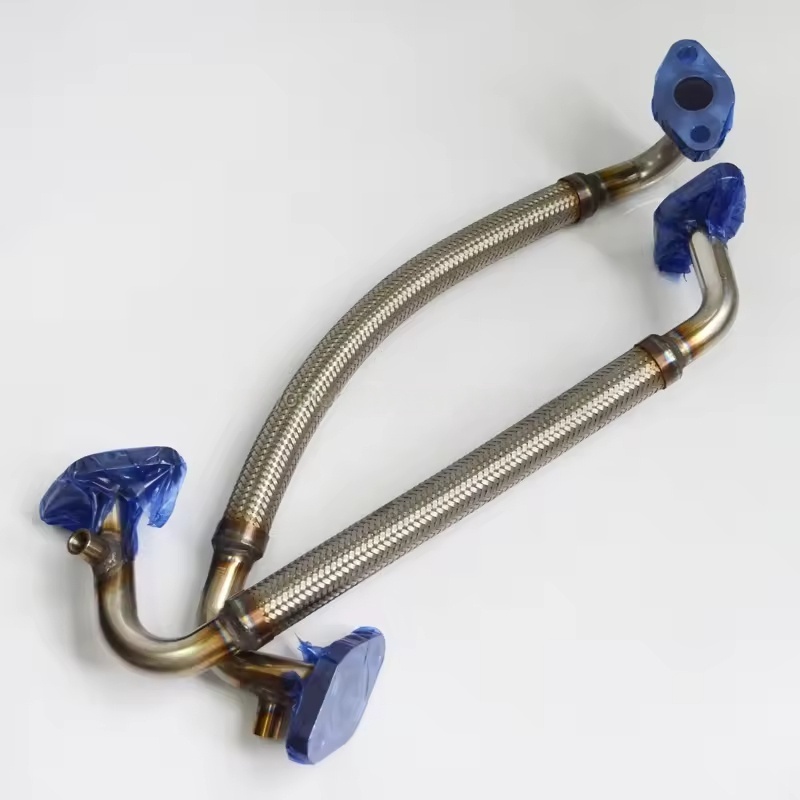

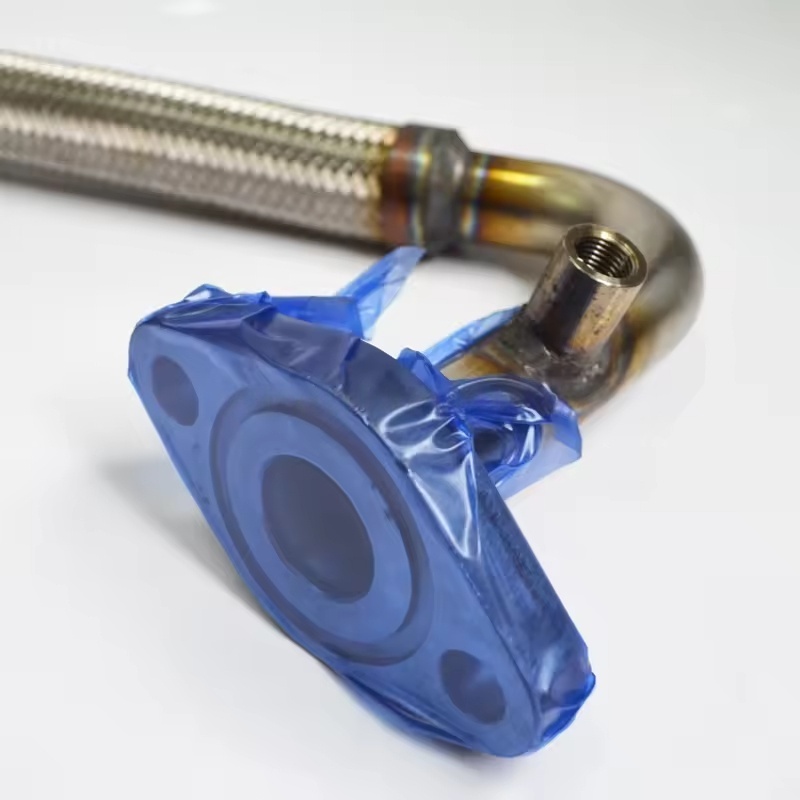

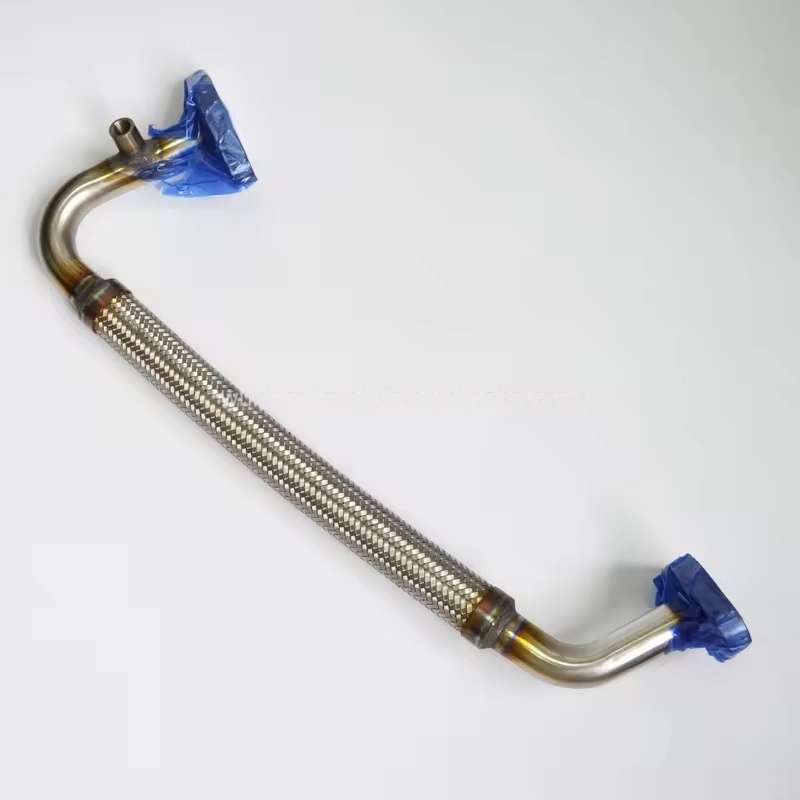

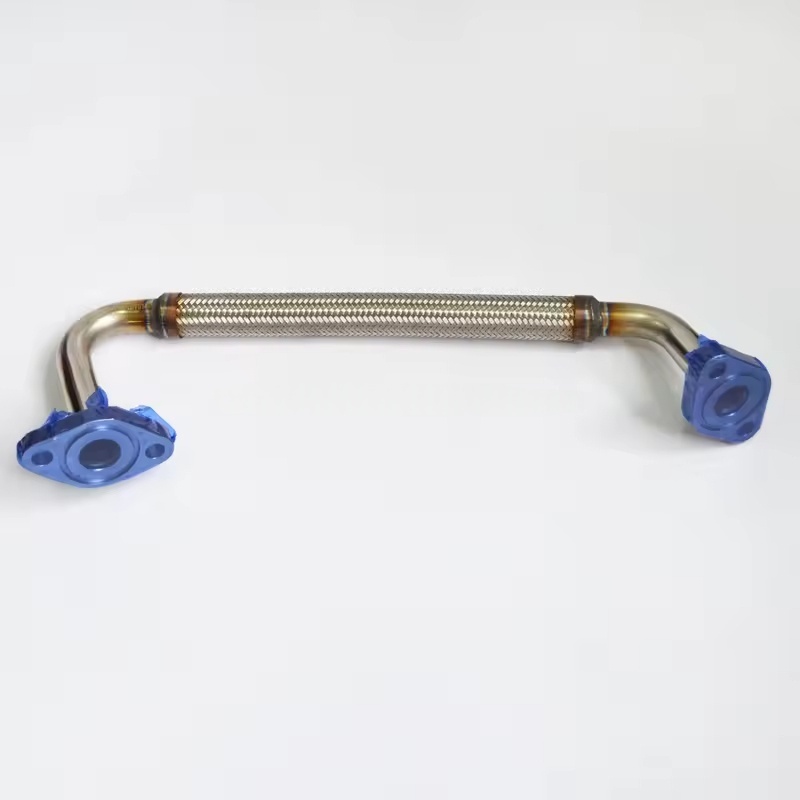

В основном используйте бесшовные стальные трубки (углеродистая сталь или нержавеющая сталь), резиновые трубки под высоким давлением (с тканым армированием) или нейлоновые трубки. Им нужно противостоять долгосрочному погружению в смазочное масло и определенную температуру (80-120 ℃).
Сопротивление под давлением трубопровода смазочного масла соответствует требованиям давления (обычно 2-10 бар, специфично для различных моделей и местоположений). Резиновые трубки должны иметь масляную стойкость (обычно NBR или FKM материал в качестве внутреннего слоя).
Спецификации и совместимость
Диаметр трубы: разработан в соответствии с требованиями потока. Диаметр труб охлаждающей воды обычно составляет DN10-DN50 (например, φ12 мм, φ16 мм, φ25 мм и т. Д.), В то время как диаметр масляных труб меньше (например, φ6 мм, φ8 мм, φ10 мм и т. Д.). Конкретный размер определяется моделью (такой как серия GA, серия G, серия ZT) и местоположение (например, впускной масляный вход основного блока, вход и выход масляного холодильника).
Метод подключения: обычно используются резьбовые соединения (NPT или G резервы), фланцевые соединения (для больших диаметров труб) или быстрые разъемы (для резиновых труб/нейлоновых труб). Некоторые маршруты труб закрепляются трубными зажимами, чтобы уменьшить ослабление границы раздела, вызванное вибрацией.
Места приложения:
Охлаждающие водные трубы: в основном распределенные по охладителям воды (вход и выпуск), водяные насосы, клапаны контроля температуры, подключаемые трубы охлаждающих башен и т. Д., Ответственные за транспортировку охлаждающей среды в компоненты, требующие тепловой рассеивания (например, масляных сепараторов, цилиндрийных корпусов и т. Д.).
Масляные трубы: подключены между масляным резервуаром, масляным фильтром, масляным охлаждением, входом масляного входа основного блока, регулирующим клапаном масла и т. Д., Образуясь путем циркуляции масла.
МЕСТЕПНОЕ И ЗАМЕНОВАНИЕ МЕРЕВЫ:
Регулярный осмотр: регулярно проверяйте коррозию, износ и утечку (особенно в деталях интерфейса). Резиновые трубки должны проверить на наличие старения, растрескивания и выпуклости. Замените любые проблемы, найденные своевременно.
Требования к замене:
При замене используйте трубы того же спецификации, что и исходный (диаметр трубы, материал, уровень сопротивления давления), чтобы обеспечить сопоставление потока и давления.
После разрезания металлических труб, очистите заусенцы, чтобы избежать примесей входить в систему; Резиновые трубки должны быть прочно закреплены, чтобы предотвратить отряд.
Расположение труб должна избегать чрезмерного изгиба или напряжения, а расстояние между зажимами труб должно быть разумным для уменьшения вибрации и износа.
Преимущества оригинальных заводских деталей: точность размера, характеристики материала оригинальных заводских водных и нефтяных труб полностью сопоставлены с проектированием устройства, особенно в областях высокого давления и высокотемпературных, обеспечивающих долгосрочную эксплуатационную надежность и снижение рисков утечки.
