I. Муфты для компрессора (используется для передачи оборудования)
Используется для подключения двигателя компрессора с основным блоком (например, винтовых роторов, компонентов поршня и т. Д.), Для переноса крутящего момента и компенсации ошибок установки. Основные особенности следующие:
1. Общие типы и структуры
Эластичные связи: наиболее широко используемая, передающая мощность через резиновые или полиуретановые эластомеры, способные поглощать вибрации, удары буферизации и компенсацию осевых, радиальных и угловых отклонений (например, формы цветущего пузыря и эластичные соединения в форме гг.
Жесткие муфты: подходящие для сценариев установки высокой конкретной установки ， без буферизации ，, но с высокой эффективностью передачи ， разрешают лишь незначительные отклонения (реже используются в обычных компрессорах ， чаще используются в особых условиях).
Муфты диафрагмы: Использование металлических диафрагм в качестве упругого элемента ， устойчиво к высоким температурам и загрязнению масла ， подходит для больших компрессоров с высокой скоростью вращения и высоким крутящим моментом ， с сильной компенсационной способностью и меньшим обслуживанием.
2. Основные функции
Точно перенести мощность двигателя в основной блок компрессора. Обеспечивая минимальную потерю энергии.
Поглощают вибрации и воздействия во время работы оборудования ， Защита точных компонентов, таких как двигатели и подшипники.
Компенсация ошибок коаксиальности во время установки (осевая ， радиальная ， и угловая) ， избегая дополнительного напряжения.
3. Разломы и технического обслуживания
Обычные проблемы: старение / разрыв эластомеров (приводящих к ненормальному шуму ， повышенную вибрацию) ， Свободные соединительные болты (вызывая эксцентричную работу) ， усталостные трещины в диафрагмах (чаще встречаются при высокой нагрузке).
Точки обслуживания:
Регулярный осмотр (каждые 1000-2000 часов): Проверьте, носят ли эластомеры ，, если болты затянуты ， и если соединение имеет радиальное движение.
Цикл замены: эластомеры обычно заменяют каждые 2-3 года или в соответствии с руководством ，, в то время как металлические компоненты с трещинами должны быть заменены немедленно.
Требования к установке: после замены ， коаксиальность должна быть перекалибрована (обычно радиальное отклонение ≤ 0,1 мм ， угловое отклонение ≤ 0,1 °/м) ， в противном случае он подвержен раннему износу подшипников.

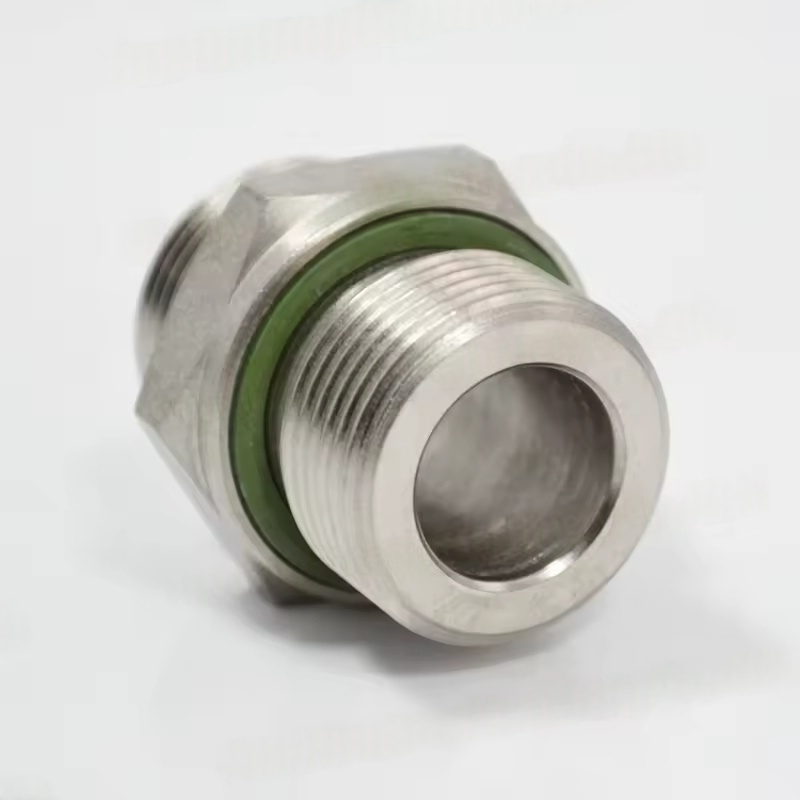

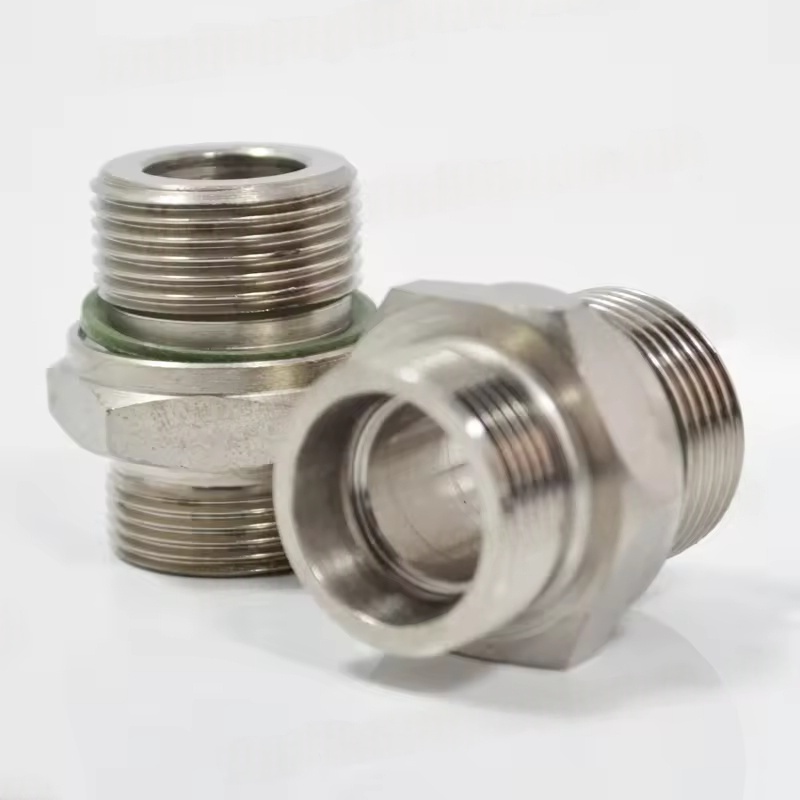

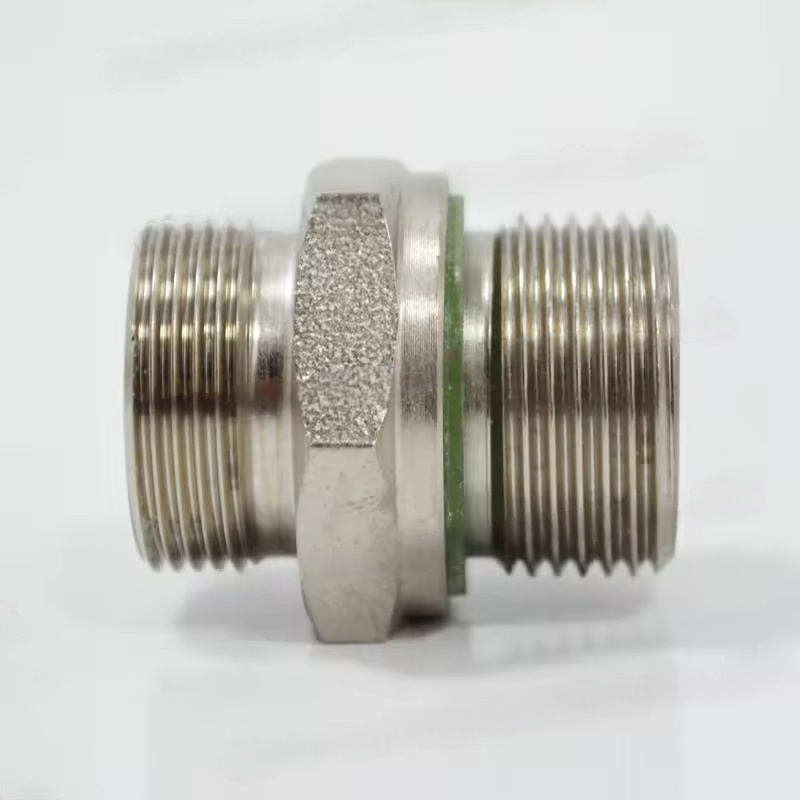

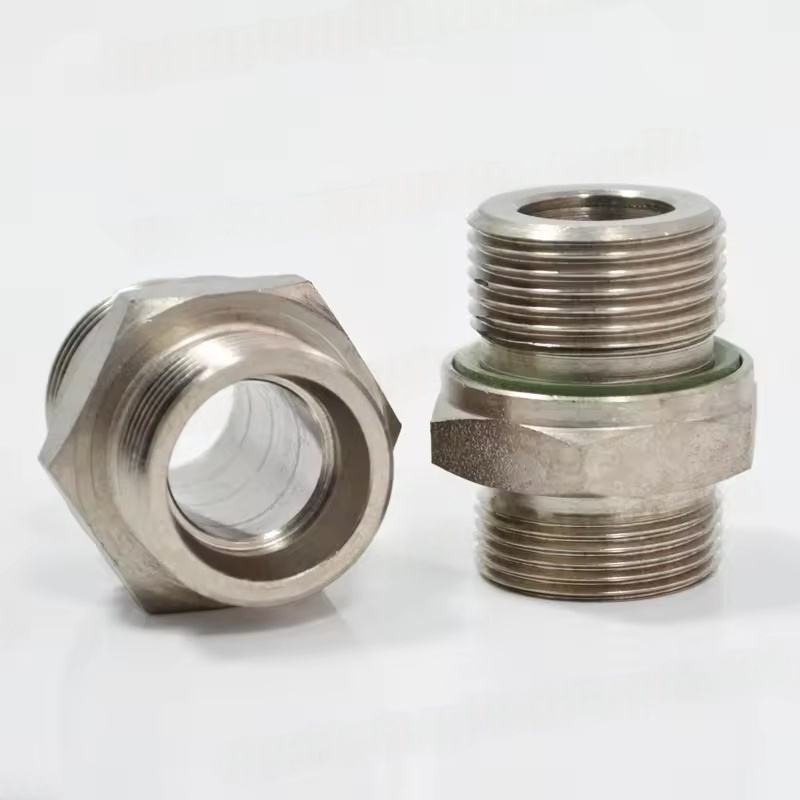

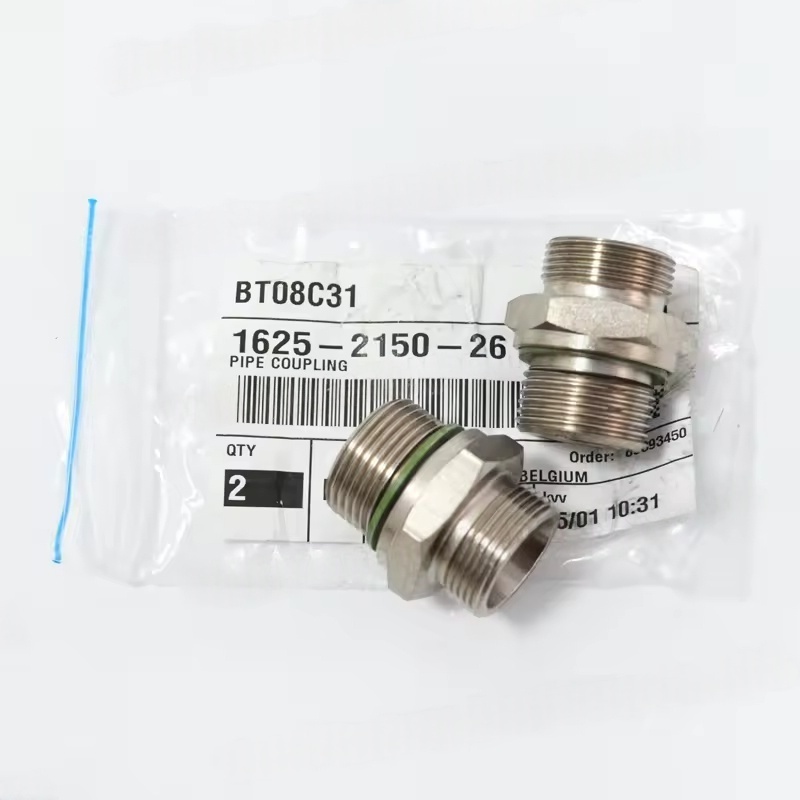

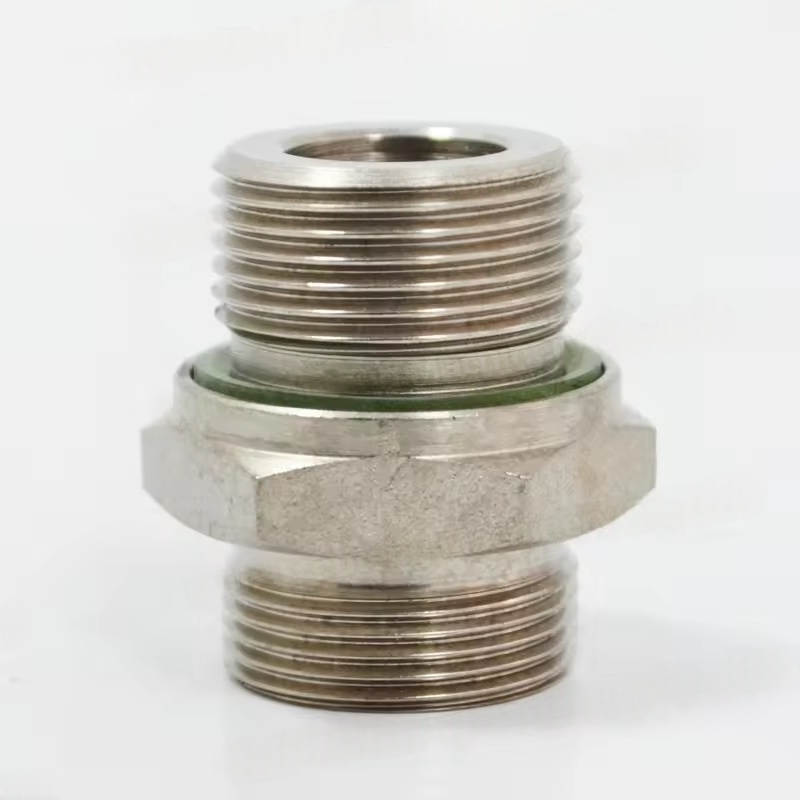

II Трубные муфты (используются для системного соединения)
Используется для соединения труб, таких как выхлопные трубопроводы компрессора и трубопроводы охлаждающей воды ， в основном для герметизации ， компенсируют смещение трубопровода ， и уменьшите передачу вибрации.
1. Общие типы и применимые сценарии
Гибкие трубные муфты:
Расширение резины: подходящие для газа или водопровода низкого давления ，, способные компенсировать смещение, вызванное тепловым расширением и сокращением трубопровода ，, поглощая вибрации и предотвращая концентрацию напряжения, вызванную жестким соединением.
Металлические сильесные муфты: подходящие для высокотемпературных и высоких выхлопных трубопроводов (например, основные трубопроводы для сжатого воздуха) ， с превосходной температурой и сопротивлением давлению ， большая компенсационная емкость ， и хорошие производительности герметизации.
Жесткие разъемы труб: такие как фланцевые соединения (с уплотнительными прокладками) ， подходящие для фиксированных срезов трубопровода ， требуют строгого коаксиальности ， без возможностей компенсации.
2. Основные функции
Убедитесь, что воздухонепроницаемость / водонепроницаемость подключения трубопровода ， предотвращение утечки сжатого воздуха и охлаждающей воды.
Компенсируйте смещение, вызванное изменением температуры (например, колебания температуры выхлопа компрессора) или вибрация оборудования.
Заблокируйте передачу вибрации оборудования в систему трубопровода ， избегая резонанса трубопровода или утомляемого перелома.
3. Точки обслуживания
Регулярное осмотр герметизирующих поверхностей на утечку (например, тестирование мыльной воды) ， старение и растрескивание резиновых деталей и коррозия или деформация металлических сильфонов.
Избегайте чрезмерного растяжения или сжатия: компенсационная способность гибких муфт ограничена. Превышение диапазона приведет к преждевременному повреждению.
Соответствует среде: выхлопные трубопроводы должны использовать материалы, устойчивые к нефти и высоким температурам, а водопроводные трубопроводы должны учитывать ржавчину и профилактику коррозии.
