Основные функции и функции сборочной сборки чекового клапана компрессоров Atlas Copco
Одностороннее управление потоком: только позволяет сжимающему воздуху течь от выхода компрессора к резервуару для хранения или вниз по течению, предотвращая переход воздуха обратно в компрессорный блок во время отключения и избегая повреждения ротора, цилиндра и других компонентов сердечника из-за обратного потока смазочного масла (если есть) или конденсатной воды.
Бесплатная совместимость: использование пищевых или медицинских герметизирующих материалов (таких как EPDM, PTFE), он совместим со средами без масла, избегая загрязнения сжатого воздуха из-за старения герметичных компонентов.
Адаптация давления: в зависимости от модели рабочее давление, как правило, 0-10BAR (стандартный тип) или 0-40BAR (тип высокого давления), что обеспечивает надежное уплотнение в рамках разработанного диапазона давления.

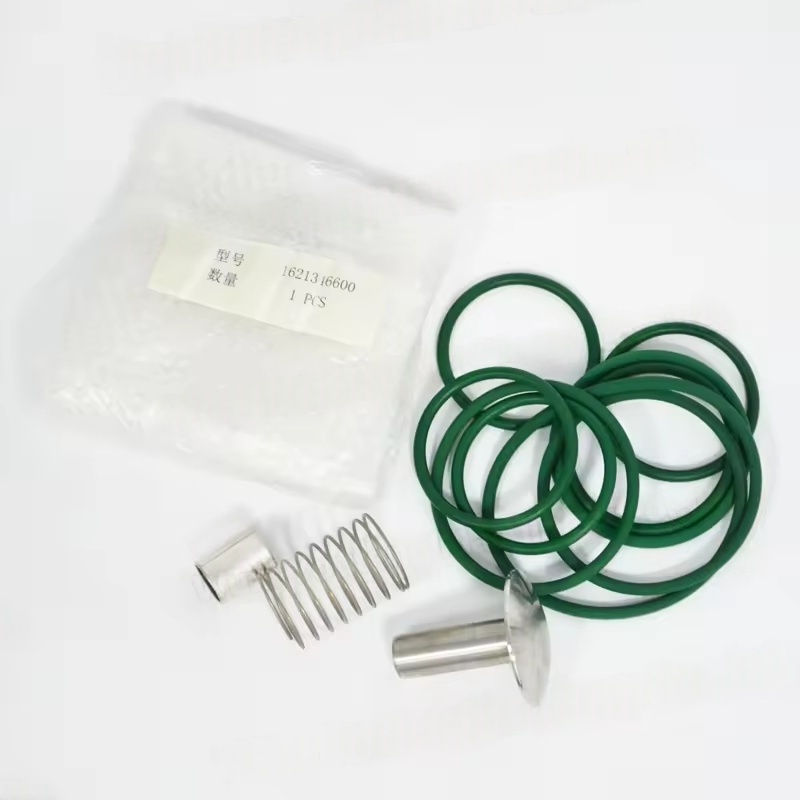

Типичные компоненты
Проверьте корпус клапана (обычно изготовлен из алюминиевого сплава или нержавеющей стали, коррозионной устойчивой)
Ядро клапана (с руководящей структурой, обеспечивающая точную работу)
Пружина (обеспечивая силу закрытия, контроль давления открытия)
Уплотнение прокладки / уплотнительное кольцо (специальный нефтяной материал, устойчивый к температуре-20 ~ 120 ℃)
Установочный фланец или резьбовой интерфейс (обозначенный в соответствии с моделью, обычно G-Thread или Flange Connection)
Применимые модели и сменные меры предосторожности
Сопоставление модели:
Маленькие бесфыматические машины (такие как GA 3-7 VSD+ без масла) обычно используют компактные контрольные клапаны с резьбовыми соединениями
Большие бесфымарные винтовые компрессоры (такие как ZR 160-315) в основном из сборочных клапанов фланцевого типа с конструкцией буфера
Необходимо запросить номер детали производителя оригинального оборудования на основе модели машины (такой как ZT15, ZD75 и т. Д.) И серийный номер, чтобы избежать несоответствия размер или давления
Воздействие неудачи:
Отказ контрольного клапана может вызвать: быстрое падение давления в системе после выключения, чрезмерная нагрузка на компрессор во время запуска, риск обратного вращения основного блока (особенно для моделей переменной частоты), загрязнение воздуха нижнего потока и т. Д. Замена требуется во времени.
Для конкретной информации о детали рекомендуется предоставить полную модель компрессора (например, ZR250 VSD FF) и года производственного года, чтобы запросить точный номер сборки клапана и руководство по установке
