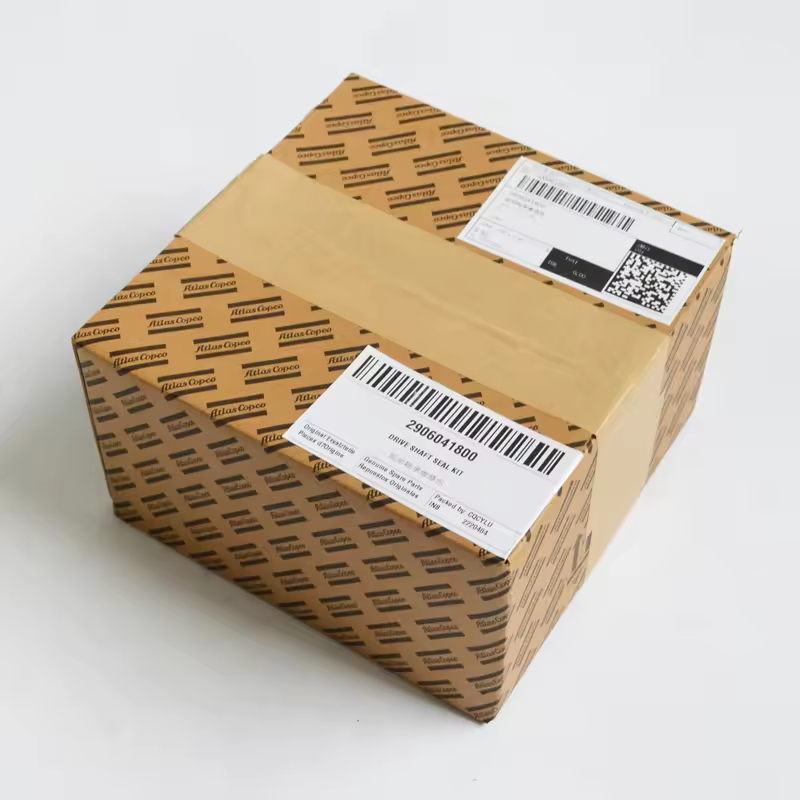

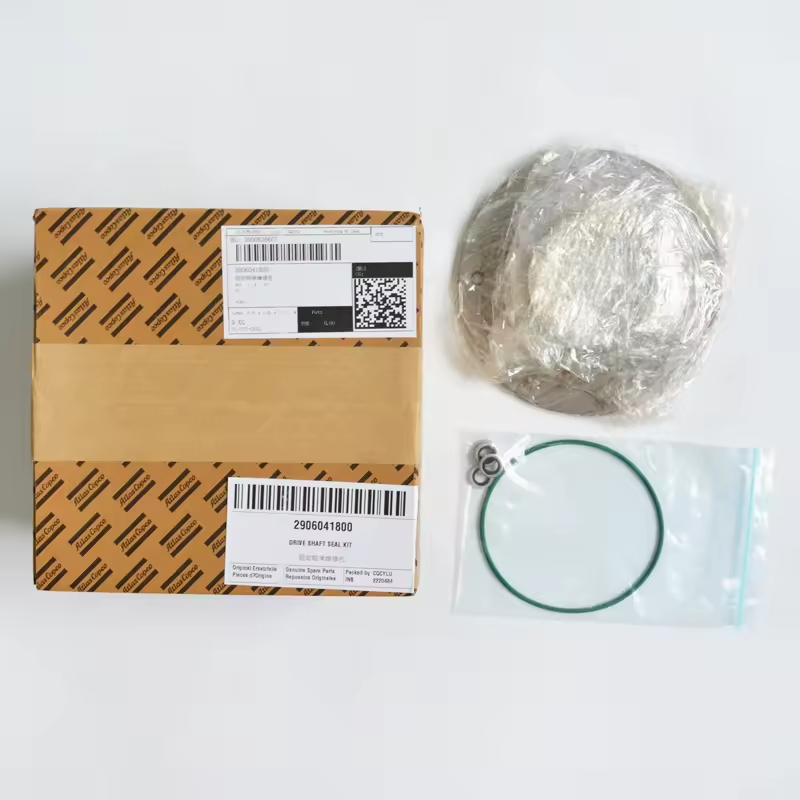

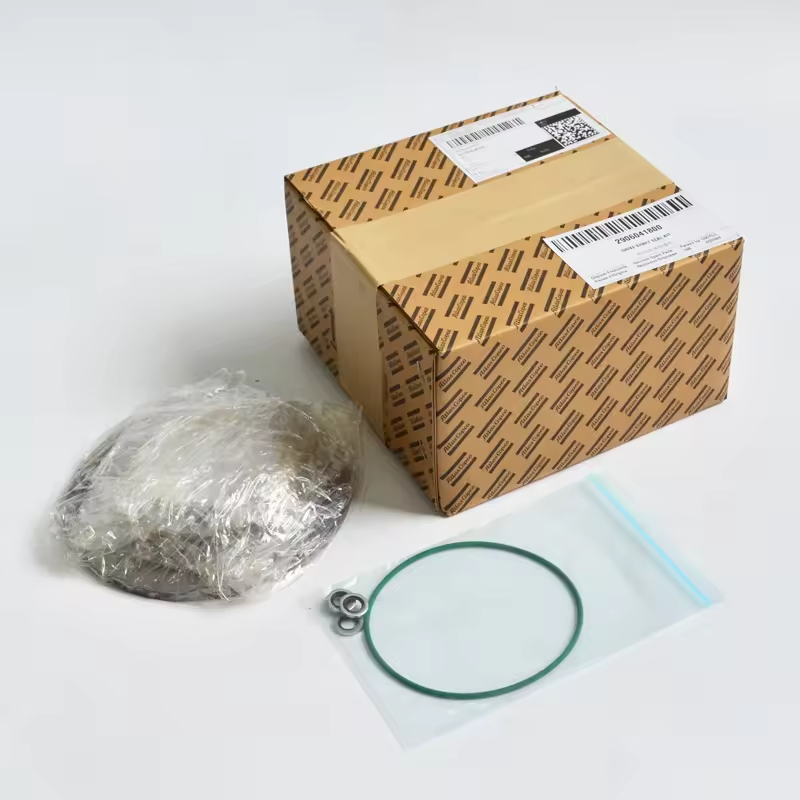

Компоненты сердечника набора для уплотнения трансмиссионного вала для воздушных компрессоров Atlas Copco

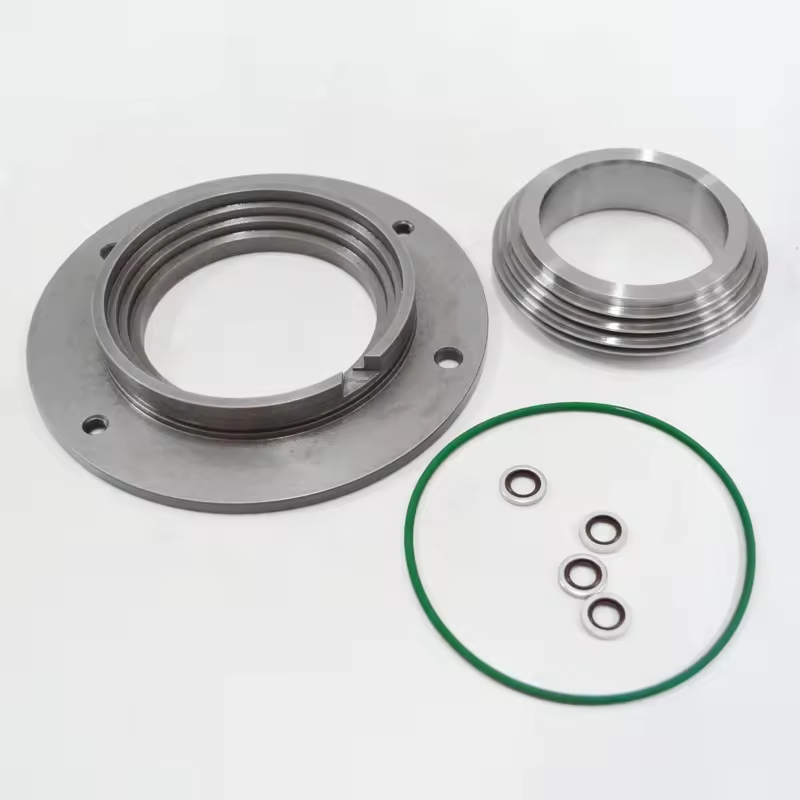

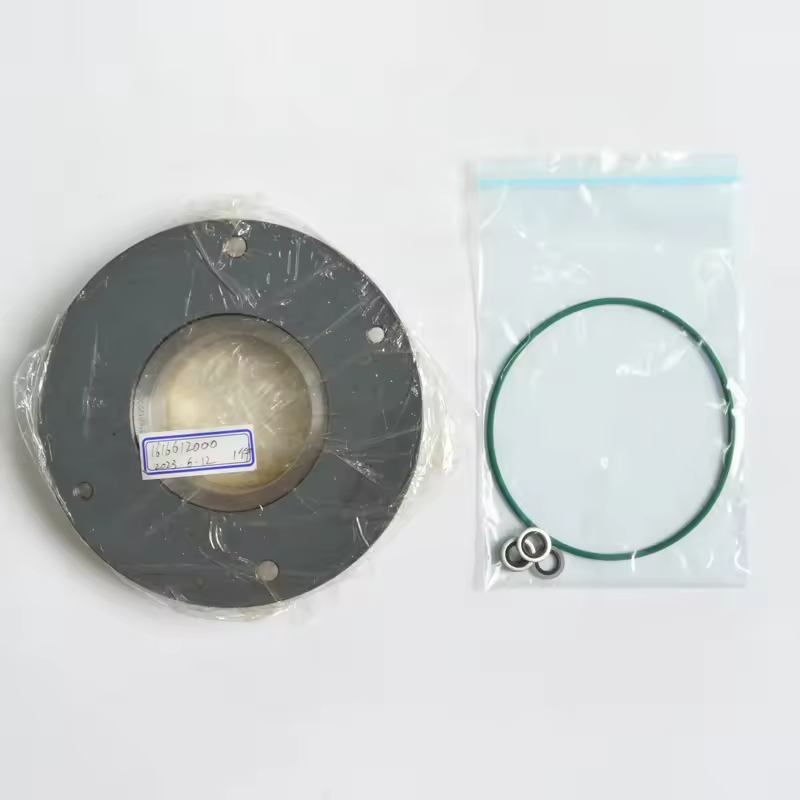

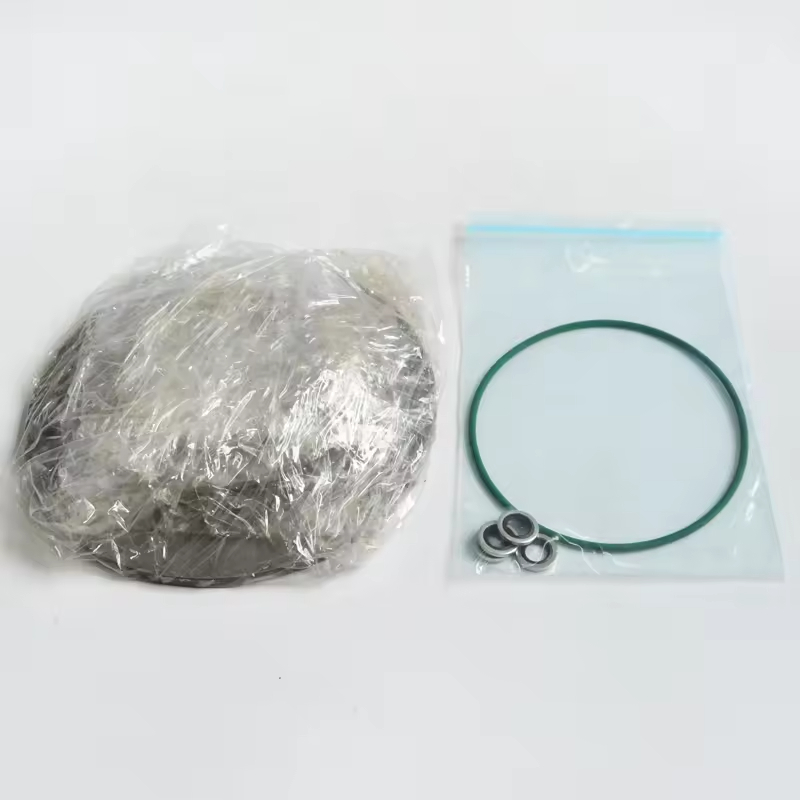

В зависимости от модели, она обычно включает в себя:
Основное масляное уплотнение (резиновое уплотнение масляного уплотнения или политетрафторээтиленовое уплотнение, масляное устойчивое, температурное)
Пыль
Магнитная втулка (некоторые модели оснащены, уменьшая прямой износ между валом и уплотнением)
Прокладка упппетения или герметизации (вспомогательное герметизация, подходящая для установки поверхности корпуса)
Инструменты установки (некоторые оригинальные наборы содержат специальную разборку и рукава сборки)
Функции приложения и технические требования
Совместимость материала:
Смазочные модели (такие как серия GA): масляные уплотнения в основном используют нитрил-резин (NBR) или флуоруруббер (FKM), способные выдерживать минеральное масло и рабочие температуры 100-120 ℃
Безефлятические модели (такие как серия ZR): используйте пищевые материалы EPDM или PTFE, чтобы избежать загрязнения сжатого воздуха
Большие единицы (такие как GA90 и выше) могут использовать комбинированную герметизирующую структуру, чтобы сбалансировать высокое давление и сценарии высокой скорости вращения
Параметры производительности:
Применимый диаметр вала: в зависимости от спецификации вала передачи, общий диапазон составляет φ25-φ60mm
Рабочее давление: обычно выдерживает 0-16BAR (стандартные модели) или более высокое давление (модели высокого давления)
Адаптация к скорости: соответствует требованиям динамического герметизации по номинальной скорости вращения компрессора (как правило, 1500-3000 об / мин)
Точки замены и технического обслуживания
Сопоставление модели:
Необходимо строго выбрать модель воздушного компрессора (такую как GA11, GA37, GX7 и т. Д.) И спецификацию вала трансмиссии. Ограничительные размеры различных серий сильно различаются
Рекомендуется обратиться к серийному номеру машины, чтобы запросить исходный номер заводской части, чтобы гарантировать, что структура губ нефтяного уплотнения и соответствие глубины установки
Установка мер предосторожности:
Перед заменой опустошите смазочное масло, очистите поверхность вала и установку сиденья, удалите следы износа или заусенцы
При установке используйте специальные инструменты для нажатия, избегайте деформации губы масляного уплотнения (строго запрещайте стучать)
Гума должна быть покрыта небольшим количеством чистого смазочного масла (масляных моделей) или специальной смазочной смазкой (модели без масла)
