1. Основные функции и сценарии приложений
Солицевой клапан контролирует отключение электромагнитной катушки посредством электромагнитного управления, приводя к движению внутреннего клапана, открывая или закрывая проход жидкости. Конкретные приложения включают в себя:
Управление впускным клапаном: регулировка объема впуска для переключения между нагрузкой компрессора (подача воздуха) и разгрузкой (выключение без поставки воздуха).
Автоматический дренаж: управление конденсатным загрязненным клапаном (например, разделитель масла или нижний сливной клапан резервуара), регулярно разряжая воду, чтобы предотвратить смешивание влаги в сжатый воздух.
Безопасность: в ненормальных условиях, таких как избыточное давление и перегрев, быстро отключение нефти или газовой дорожки для защиты безопасности оборудования.
Управление вспомогательной системой: например, контроль запуска вентилятора и регулировка клапана обслуживания давления, обеспечение стабильной работы системы.
2. Основные типы и спецификации
Согласно функции и месту установки, обычно используемые соленоидные клапаны для воздушных компрессоров Atlas Copco можно классифицировать как:
Технические характеристики напряжения: в основном DC 24V (совместим с системой управления низким напряжением оборудования, с высокой безопасностью), некоторые модели могут использовать AC 220V или AC 110V и должны строго соответствовать исходным параметрам заводов.
Структурные типы:
Обычно закрытый тип: закрытие канала, когда питание выключено, открывается, когда питание включена (например, клапан управления управлением впускного клапана).
Обычно открытый тип: держать канал открытым при выключении питания, закрывая, когда питание включена (в основном используется в цепях защиты).
Размер интерфейса: обычно g1/4, g3/8, g1/2 и другие резьбовые спецификации, подходящие для различных диаметров труб контрольных трубопроводов.
Совместимость среды: выбор различных материалов на основе потоковой среды (сжатый воздух, смазочное масло, конденсат) для обеспечения коррозионной стойкости.
3. Материалы и характеристики производительности
Материал корпуса клапана: в основном латунь или нержавеющая сталь (304/316), с сопротивлением высоким давлением (обычно может противостоять 0-1,6 МПа), коррозионное сопротивление, подходящее для масляного тумана и водяного пара в воздушном компрессоре.
Компоненты герметизации: с использованием нитрильного каучука (NBR) или Fluororubber (FKM), с высокотемпературной сопротивлением (80-120 ℃), сопротивлением старения, обеспечивая достоверную надежность герметизации.
Скорость отклика: реакция на действие на миллисекунд, отвечая на требования высокочастотной стартовой стоп, обеспечивая точность управления.
4. Обычные недостатки и обслуживание
Типичные недостатки:
Поиграв катушки: вызванное нестабильным напряжением, влажным коротким замыканием или долгосрочной перегрузкой, проявляется в качестве действия соленоидного клапана, используя мультиметр для обнаружения сопротивления катушки (нормально от нескольких десятков до нескольких сотен Ом, сгоревшееся бесконечность).
Клапан ядра запуска: вызвано отложениями нефти, накоплением примесей или старением компонента герметизации, проявляется в виде клапана, не закрывающегося (утечка воздуха/масла) или невозможно открыть, что может вызвать ненормальную нагрузку воздушного компрессора и нестабильное давление.
Утечка: износ компонентов уплотнения или трещина корпуса клапана, что приводит к утечке средней, влияющей на эффективность системы.
Точки обслуживания и замены:
Регулярная очистка: Во время технического обслуживания проверьте раздела соленоидный клапан, удалите примеси и, при необходимости, разобрать ядро клапана (операция питания OFF).
Оригинальная совместимость заводов: при замене должна использоваться исходные заводские детали Atlas Copco для обеспечения напряжения, размер интерфейса, уровня давления и модели совместимости (например, серия GX и соленоидные клапаны GX -серии могут быть не совместимы).

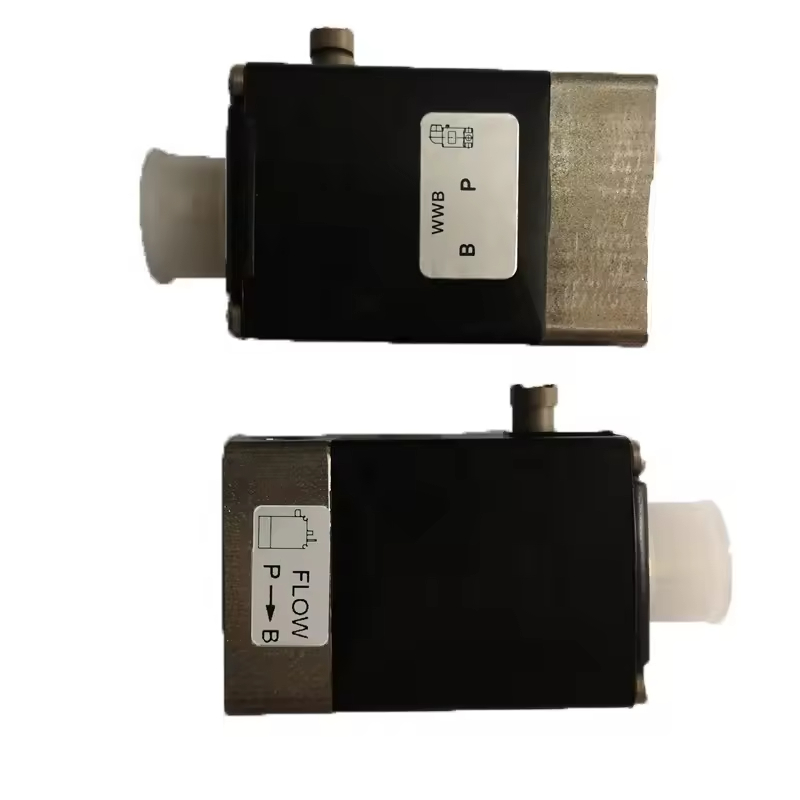

Технические характеристики установки: работайте после выключения питания и снижения, обратите внимание на индикацию направления потока (некоторые модели имеют направленность), избегайте установки в обратном порядке; Примените умеренную силу при затягивании интерфейса, чтобы предотвратить повреждение резьбы.
